בדיקה בפועל
תיעוד בקרת תהליך, בדיקה ואימות.

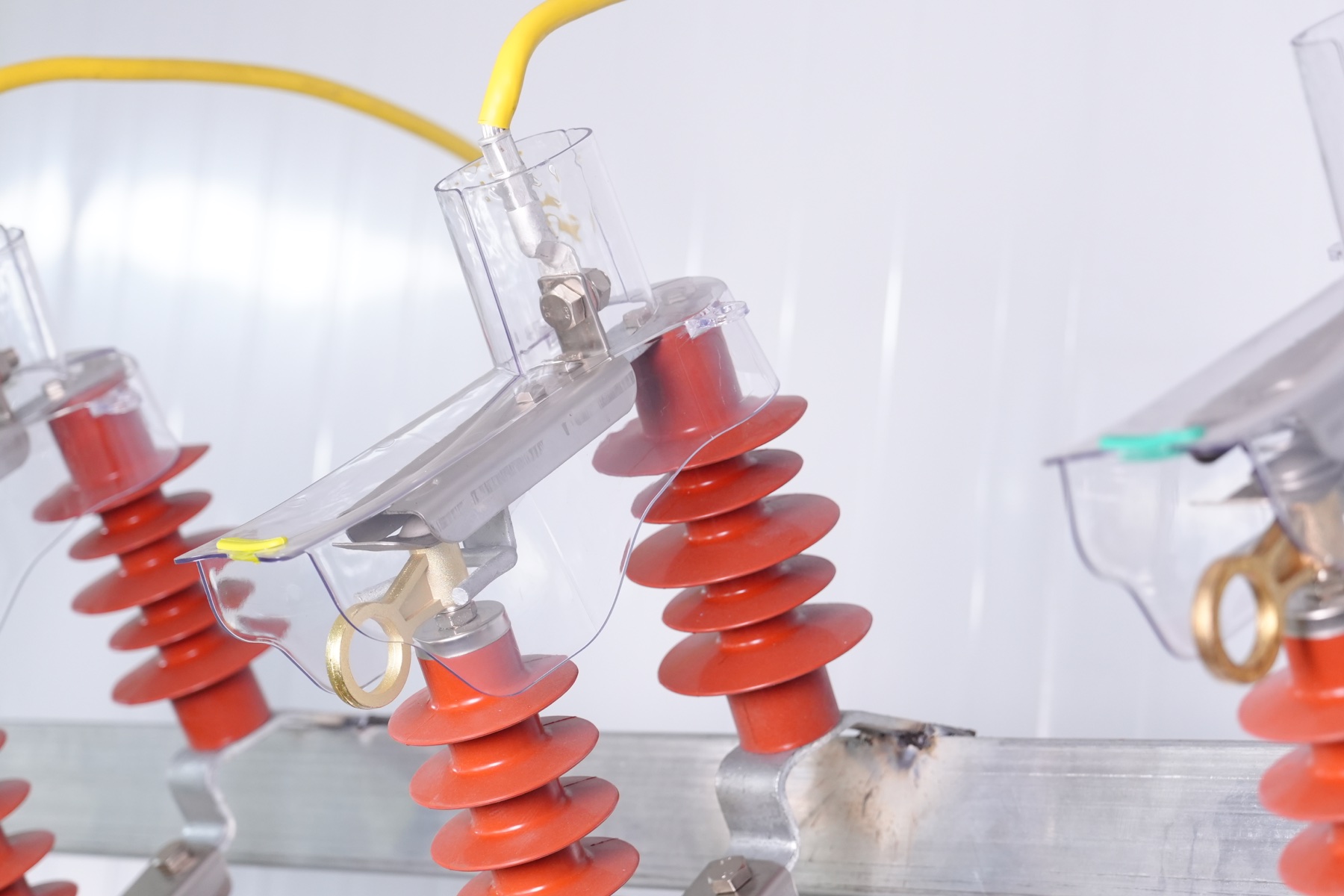

10kV / מגן ברקים
כיסוי בידוד מגן למגן ברקים נשמט
מידות המוצר300 × 75 × 145 mm
הגנה חזותית לחיבורי חשמל קריטיים
DIANLETE
הגנה שניתן לבדוק.
כיסויי בידוד שקופים ל־10kV, המתוכננים לבדיקה בקו חי, לזיהוי פאזות ולהתקנה בטוחה יותר.
נבדק על ידי SGS. ביצועים מתועדים.
34.33kVמתח עמידה בתדר רשת
137°Cטמפרטורת עבודה רציפה
750°Cטמפרטורת עמידה בקצר
דוח בדיקה: GZMR250400993701
מותאם הנדסית. מסומן בצבע לבטיחות.
01צילום / שרטוט
02ניתוח התאמה
03תכנון מסומן בצבע
04דוגמה
05ייצור
מערכת תלת־פאזית (3P)
L1 / פאזה A
L2 / פאזה B
L3 / פאזה C
מערכת תלת־פאזית ארבעה חוטים (3P4W)
L1 / פאזה A
L2 / פאזה B
L3 / פאזה C
N / אפס
התקנה מסומנת בצבע מאפשרת זיהוי חזותי מהיר ומסייעת להפחית טעויות בזיהוי פאזות וסיכוני תפעול.
קטלוג מוצרים PDF
כיסויי בידוד שקופים לחיבורי 10kV קריטיים.
שמות המוצרים, המידות והאיורים הטכניים נלקחו ישירות מהקטלוג האלקטרוני המקורי של DIANLETE ויעודכנו בהתאם למסמכי המוצר המאושרים.
10kV / שנאי
כיסוי בידוד מגן לצד המתח הגבוה של שנאי
מידות המוצר150 × 115 × 85 mm
10kV / נתיך עליון
כיסוי בידוד מגן למסוף העליון של נתיך נשמט
מידות המוצר325 × 155 × 145 mm
10kV / נתיך תחתון
כיסוי בידוד מגן למסוף התחתון של נתיך נשמט
מידות המוצר325 × 135 × 130 mm
10kV / מגן ברקים מרוכב
כיסוי בידוד מגן למגן ברקים מרוכב
מידות המוצר135 × 75 × 77 mm
10kV / מפסק ZW-32
כיסוי בידוד מגן למפסק ZW-32
מידות המוצר300 × 75 × 80/100 mm
בדף הבית מוצגות ארבע מערכות מוצר מרכזיות. בקטלוג המלא ניתן לעיין בכל הכיסויים, המידות ואפשרויות הרכישה.
לכל המוצרים →מוצרים נוספים מתוך קובץ ה־PDF המקורי
עמודים 11–17 · בחרו עמוד לצפייה במידות ובתרשימים המקוריים.
כיסוי בידוד מגן למסוף האמצעי של מפסק ZW-32
280 × 75 × 85/100 mm
כיסוי בידוד מגן לשנאי מתח (PT)
155 × 60 × 105 mm
כיסוי בידוד מגן לצד המתח הנמוך של שנאי
190 × 190 × 95 mm
כיסוי בידוד מגן למסוף כבל
265 × 70 × 70 mm
כיסוי בידוד מגן למגן ברקים מחרסינה
150 × 80 × 100 mm
כיסוי בידוד מגן למנתק
825 × 260 × 15 mm
כיסוי בידוד מגן למוליך עילי חשוף
500 × 500 × Ø35 mmמחירי קמעונאות, מלאי ותשלום יופעלו לאחר אישור סופי של מק״טים, מטבע ומחירון. מפרטי המוצר כפופים לקטלוג הסופי ולאימות הנדסי.
ביצועי חומר שנבדקו על ידי SGS
פתיחת דוח הבדיקה המלא →
ראיות טכניות לפני הצהרות מוצר.
הדוגמה שנמסרה מזוהה בדוח SGS כ״כיסוי מגן מבודד לעבודה בקו חי״. חומר הפוליקרבונט שנבדק מספק בסיס טכני מתועד לפתרונות הבידוד השקופים של DIANLETE.
34.33kVמתח פריצה דיאלקטרי
137°Cטמפרטורת עיוות תחת עומס
63.6MPaחוזק מתיחה
750°Cבדיקת בעירות בחוט לוהט
טכנולוגיית ליבה
שקיפות שתוכננה כחלק מההגנה.
כיסויים אטומים מסורתיים עלולים להסתיר נקודות חיבור קריטיות. כיסויי הבידוד השקופים של DIANLETE מאפשרים לראות ביתר קלות את מיקום ההתקנה, זיהוי הפאזות ומצב הציוד, תוך הגנה ממוקדת על ממשקים חשופים.
גישה חזותית ברורה
גיאומטריה מותאמת לציוד
מערכת בידוד שקופה
פתיחת פנייה טכנית →
התקנה גלויה. הגנה מדויקת.
כל כיסוי שקוף מתוכנן לפי הגיאומטריה האמיתית של ציוד 10kV ומשלב ביצועי בידוד, דרישות עבודה בקו חי, יעילות התקנה וגישה לבדיקה חזותית.
01
מבנה שקוףהממשקים הקריטיים נשארים גלויים בבדיקה שגרתית.
02
מותאם לעבודה בקו חימבני הגנה שפותחו לסביבות תובעניות של ציוד במתח.
03
מניעת טעויות פאזות כחלק מהתכנוןסימונים באדום, צהוב וירוק תואמים ל־L1/L2/L3 או A/B/C ומאפשרים התקנה מהירה ועקבית יותר.
04
תרכובת PC בשליטת המפעלניתן להתאים את החומר והמבנה לקרינת UV גבוהה, חום, קור ותנאי פרויקט ייחודיים.
התקנה חזותית מסומנת בצבע
זיהוי מיידי של מערכת תלת־פאזית או תלת־פאזית ארבעה חוטים.
רכיבים מופרדים בצבע מקלים על זיהוי כל פאזה בהתקנה ובבדיקה. בשילוב מבנה מגן שקוף, ניתן לאמת ישירות את המיקום והפאזה, לצמצם טעויות ולשפר את הבטיחות התפעולית.
01
זיהוי פאזות קל יותר
צבעים מובחנים מאפשרים לזהות מהר יותר קבוצות תלת־פאזיות ותלת־פאזיות ארבעה חוטים.
02
התקנה גלויה יותר
הכיסויים השקופים משאירים את החיבור הפנימי ואת מיקום ההתאמה גלויים.
03
תהליך בדיקה בטוח יותר
אימות חזותי ברור תומך בהתקנה ובתחזוקה עקביות יותר.
תצורות זיהוי פאזות
תלת־פאזי
תלת־פאזי ארבעה חוטים
ניתן להתאים את תצורת הצבעים לתקני חברת החשמל המקומית ולדרישות הפרויקט.
יישום בשטח
הגנה שקופה שתוכננה סביב ציוד במתח.
סקר ובחינת דרישות
התאמת סוג הציוד, גיאומטריית החיבור והצרכים התפעוליים.
הנדסה ופיתוח אב־טיפוס
פיתוח פרטי התאמה, שקיפות וחיבור עבור היישום.
ייצור ואספקה
ייצור ניתן להרחבה להזמנות פרויקט ולאספקה למפיצים.
הגנה מפני בעלי חיים ברחבי העולם
הגנה מפני מגע בעלי חיים בציוד חשמל חשוף.
DIANLETE מפתחת כיסויי בידוד ומגני בעלי חיים ייעודיים לציוד, המסייעים להגביל גישה לממשקים במתח ולהפחית סיכוני קצר, קשת חשמלית והשבתה הנגרמים ממגע בעלי חיים.
מגנים מפני סנאים לציוד חשמלי
כיסויים שקופים בהתאמה אישית למסופי שנאים, מגני ברקים, מפסקים וממשקים חשופים שבהם סנאים ובעלי חיים מטפסים עלולים ליצור נתיב מגע.
הגנה מפני ציפורים בתחנות משנה ובציוד עילי
ניתן להעריך את גיאומטריית הכיסוי להגנה ממגע ציפורים, קינון וגישה של בעלי חיים סביב חיבורים בראש עמוד ובתחנות משנה.
כיסויי הגנה ייעודיים מפני בעלי חיים
פיתוח OEM ו־ODM לפי מינים מקומיים, מידות ציוד, רמת מתח, חשיפה ל־UV, טמפרטורה ודרישות התקנה ברחבי העולם.
10kV
15kV
15kV
הגנה מפני בעלי חיים מתוכננת לפי הציוד והפרויקט.
שלחו תמונות או שרטוטים של הציוד לבדיקת גיאומטריית הכיסוי, מרווחים, קיבוע, חומר ותנאי סביבה. רמת המתח ודרישות ההסמכה מאושרות בנפרד לכל שוק ופרויקט.
משאבים טכניים
מפעל, הסמכות וראיות פרויקט.
אתר ייצור אמיתי
ממתחם המפעל ועד לייצור מדויק.
DIANLETE משלבת בפושאן פיתוח מוצרים, עיבוד תבניות, הזרקה וייצור. ניתן לבחור כל תמונה לצפייה בצילום המקורי של המפעל.
01 / בקרהפיתוח בבעלות המפעל
גיאומטריית המוצר, התבניות והתאמות הייצור נשארות בשליטה ישירה של המפעל.
02 / חומרתרכובת PC ייעודית ליישום
ניתן להתאים פתרונות PC קשיחים ושקופים לחשיפת UV חזקה, חום גבוה או יישומים באזורים קרים.
03 / אספקהביצוע OEM ו־ODM
מבדיקת ציוד ופיתוח אב־טיפוס ועד ייצור עקבי לפרויקטים, מפיצים ומוצרים סטנדרטיים.
יומן הווידאו של המפעל
ראיות ייצור המתעדכנות בווידאו.
סרטונים על תהליכי הייצור, פיתוח התבניות, בדיקות האיכות והתקנות בשטח יפורסמו עם הצטברות חומר חדש של DIANLETE, כדי להציג לצוותי הפרויקט את הדרך מהנדסה ועד אספקה.
עדכון נבחר מהמפעל
בתוך מערך הייצור של DIANLETE
אזור מדיה הניתן להחלפה להצגת סדרות ייצור, עדכוני ציוד ויכולות מפעל.
בדיקות איכות והסמכות
מעבדה ותבניות
הנדסה בתנועה
הערכת חומרים, תבניות ועדכוני ציוד.
צילום מקורי מהמפעל · אתר הייצור של DIANLETEייצור / איכות והסמכות / התקנה / עדכוני פרויקטים
הדגמת התקנה
התקנה בשטח המותאמת לכל מסך.
סרטונים אופקיים מציגים את הציוד ואת רצף ההתקנה המלא, בעוד סרטונים אנכיים מתמקדים בפרטי קיבוע, זיהוי פאזות ובדיקה מקרוב לצפייה בנייד.
16:9 אופקי
רצף התקנה מלא
מבדיקת הציוד ועד להתקנה גלויה
פורמט אופקי לבחינת גיאומטריית הציוד, מיקום ההתקנה ומערכת ההגנה השקופה לאחר השלמתה.
התקנה בקו חי
הצבת הכיסוי באמצעות מוט מבודד
הדגמה אנכית מקרוב של הצבת כיסוי מגן באמצעות מוט הפעלה מבודד.
נוהל שטח
התקנת ציוד עילי
צילום אנכי מהשטח להדרכת מפיצים, צפייה בנייד והמחשת ההתקנה.
פורמטים אופקיים ואנכיים תומכים בהדרכת מפיצים, בבדיקת התקנות בשטח ובשיתוף טכני בין צוותי פרויקט.
ספריית הסמכות
מערכות מתועדות. מוצרים מוגנים בפטנט. דוחות ניתנים לאימות.
הספרייה שלהלן מבוססת על המסמכים המקוריים שסיפקה DIANLETE. ניתן לעבור בין תעודות ניהול, דוחות SGS, פטנטים ורישומי אשראי עסקי, ולבחור מסמך לתצוגה מוגדלת.
דוח בדיקת מוצר
כיסוי מבודד לעבודה בקו חי. דוח מספר GZMR250400993701.
פתיחת PDF באנגליתדוח בדיקת מוצר
דוח הבדיקה המקורי בסינית סופק לצורך בחינה טכנית ופרויקטלית.
פתיחת PDF בסינית
3 מערכות ניהול3 אישורים שנתיים2 דוחות SGS16 פטנטים למוצרים10 רישומי אשראי
רכש ושירות
תנאים מסחריים המותאמים לניסויים, להזמנות חוזרות ולפרויקטים הנדסיים.
DIANLETE מפרידה בין רכישה קמעונאית סטנדרטית לבין הצעות מחיר לכמויות ולהתאמה, כדי לספק מחיר ותמיכה המתאימים למוצר, לכמות ולסיכון הטכני.
01
הזמנות ניסיון ודוגמאות
מחיר קמעונאי סטנדרטי מאפשר הערכת מוצר ורכישה בכמות קטנה.
02
הזמנות חוזרות וכמותיות
הצעות מחיר לפי כמות זמינות לרוכשים חוזרים, למפיצים ולרכש פרויקטלי.
03
תמחור פרויקט ו־OEM/ODM
גיאומטריה, חומרים, סימון צבע, אריזה, בדיקות ותנאי אספקה מותאמים מתומחרים כחבילת פרויקט אחת.
ההנחות מאושרות בהצעת המחיר הרשמית ואינן מצטברות אוטומטית עם מבצעים אחרים.
01
מעקב הזמנה
הדגם, הכמות והדרישות הטכניות המוסכמות נבדקים מול רישום ההזמנה המאושר.
02
בדיקת התקנה וטיפול בבעיה
תמונות, וידאו ופרטי ציוד נבדקים לצורך הנחיית התקנה או בירור בעיות איכות והתאמה מאומתות.
03
פתרון מתועד
החלפה, תיקון, זיכוי או פתרון מוסכם אחר ייקבעו לפי הראיות ותנאי ההזמנה המאושרים.
במקרה של נזק הובלה או חוסר, יש לשמור את האריזה ולהעביר במהירות פרטי הזמנה וראיות חזותיות לאחר המסירה.
שאלות טכניות נפוצות
הגנת בידוד שקופה: הסבר קצר.
מהו כיסוי מגן מבודד ושקוף?
זהו מבנה מגן שקוף סביב נקודות חיבור חשופות בציוד חשמל, המאפשר לראות את מיקום ההתקנה, זיהוי הפאזה ומצב הציוד.
האם כיסויי DIANLETE מתאימים לדרישות עבודה בקו חי?
DIANLETE מפתחת כיסויי מגן ליישומי עבודה בקו חי. דוגמת ה־PC שנמסרה מזוהה בדוח SGS מספר GZMR250400993701 ככיסוי מבודד לעבודה בקו חי. הבחירה הסופית חייבת להתאים לציוד ולדרישות הפרויקט.
מדוע להשתמש ברכיבים מסומני צבע למערכת תלת־פאזית או תלת־פאזית ארבעה חוטים?
הפרדת הצבעים מקלה על זיהוי כל פאזה בהתקנה ובבדיקה. בשילוב כיסוי שקוף היא מאפשרת אימות חזותי ברור יותר ומסייעת להפחית טעויות זיהוי.
האם כיסויי בידוד יכולים להגן על ציוד חשמל מפני סנאים, ציפורים ובעלי חיים קטנים?
כיסויי בידוד והגנה מבעלי חיים המותאמים לציוד יכולים להגביל גישה לנקודות חיבור חשופות ולהפחית סיכוני קצר, קשת והשבתה. יש לבחון את הגיאומטריה, המרווחים והחומר בהתאם לציוד, לחשיפה ולסביבה בפועל.
האם זמינים כיסויי בידוד בהתאמת OEM ו־ODM?
כן. ניתן להעלות תמונות ציוד, מידות או שרטוטים בטופס ההתאמה. DIANLETE תבחן את גיאומטריית הכיסוי, מיקום ההתאמה, מבנה הקיבוע, זיהוי הפאזות ודרישות החומר.
האם DIANLETE יכולה לפתח כיסויי 15kV לצפון אמריקה?
פתרונות 15kV מותאמים נבחנים מול דרישות הציוד והפרויקט. תקני ההסמכה ודרישות הבדיקה בצפון אמריקה יידונו ויוסכמו בנפרד לפני הצהרת התאמה כלשהי.
האם DIANLETE מציעה הנחות כמות?
כן. דוגמאות והזמנות בכמויות קטנות מתומחרות לפי מחיר קמעונאי או הזמנת ניסיון. הזמנות חוזרות, הזמנות מפיצים והזמנות פרויקט מקבלות הצעת מחיר לפי דגם, כמות, אריזה, התאמה אישית, בדיקות ותנאי אספקה.
איזו תמיכה לאחר המכירה זמינה?
DIANLETE מספקת מעקב הזמנה, הנחיית התקנה, תמיכה בבדיקת קבלה ובחינה הנדסית לבעיות איכות או התאמה מאומתות. יש לשמור את האריזה ולהגיש פרטי הזמנה, תמונות ווידאו לצורך הערכה מול הצעת המחיר, השרטוטים ותנאי ההזמנה.
בקשת הנדסה מותאמת
העלו את פרטי הציוד והתחילו בעובדות הטכניות.
שלחו תמונות מהשטח, מידות או שרטוטים הנדסיים. DIANLETE תבחן התאמה, רמת מתח, זיהוי פאזות, שיטת התקנה ותנאי סביבה לפני המלצה על מוצר סטנדרטי או פיתוח מותאם.
01
העלאת קובצי ייחוסתמונות ציוד, שרטוטי PDF וקובצי DWG או DXF.
02
בחינה הנדסיתדרישות גיאומטריה, חומר, סביבה והתקנה.
03
מענה טכניפתרון מומלץ, נקודות להבהרה ותהליך הצעת מחיר.
