10kV / อาร์เรสเตอร์
ฝาครอบฉนวนป้องกันอุปกรณ์ป้องกันแรงดันเกินแบบดรอปเอาต์
ขนาดผลิตภัณฑ์300 × 75 × 145 mm
การป้องกันแบบมองเห็นได้สำหรับจุดเชื่อมต่อไฟฟ้าสำคัญ
DIANLETE
การป้องกันที่ตรวจสอบได้ด้วยสายตา
ฝาครอบฉนวนใส 10kV ออกแบบสำหรับการตรวจสอบขณะมีไฟฟ้า การระบุเฟส และการติดตั้งที่ปลอดภัยยิ่งขึ้น
ผ่านการทดสอบ SGS พร้อมผลลัพธ์ที่ยืนยันได้
34.33kVแรงดันทนความถี่กำลัง
137°Cอุณหภูมิใช้งานต่อเนื่อง
750°Cอุณหภูมิทนการลัดวงจร
รายงานการทดสอบ: GZMR250400993701
ออกแบบให้พอดี แยกสีเพื่อความปลอดภัย
01ภาพถ่าย / แบบ
02วิเคราะห์ความพอดี
03การออกแบบแยกสี
04ตัวอย่าง
05การผลิต
ระบบสามเฟส (3P)
L1 / เฟส A
L2 / เฟส B
L3 / เฟส C
ระบบสามเฟสสี่สาย (3P4W)
L1 / เฟส A
L2 / เฟส B
L3 / เฟส C
N / นิวทรัล
การติดตั้งแบบแยกสีช่วยให้ระบุเฟสได้รวดเร็ว และลดความเสี่ยงจากการระบุเฟสผิดและการปฏิบัติงาน
แคตตาล็อกผลิตภัณฑ์ PDF

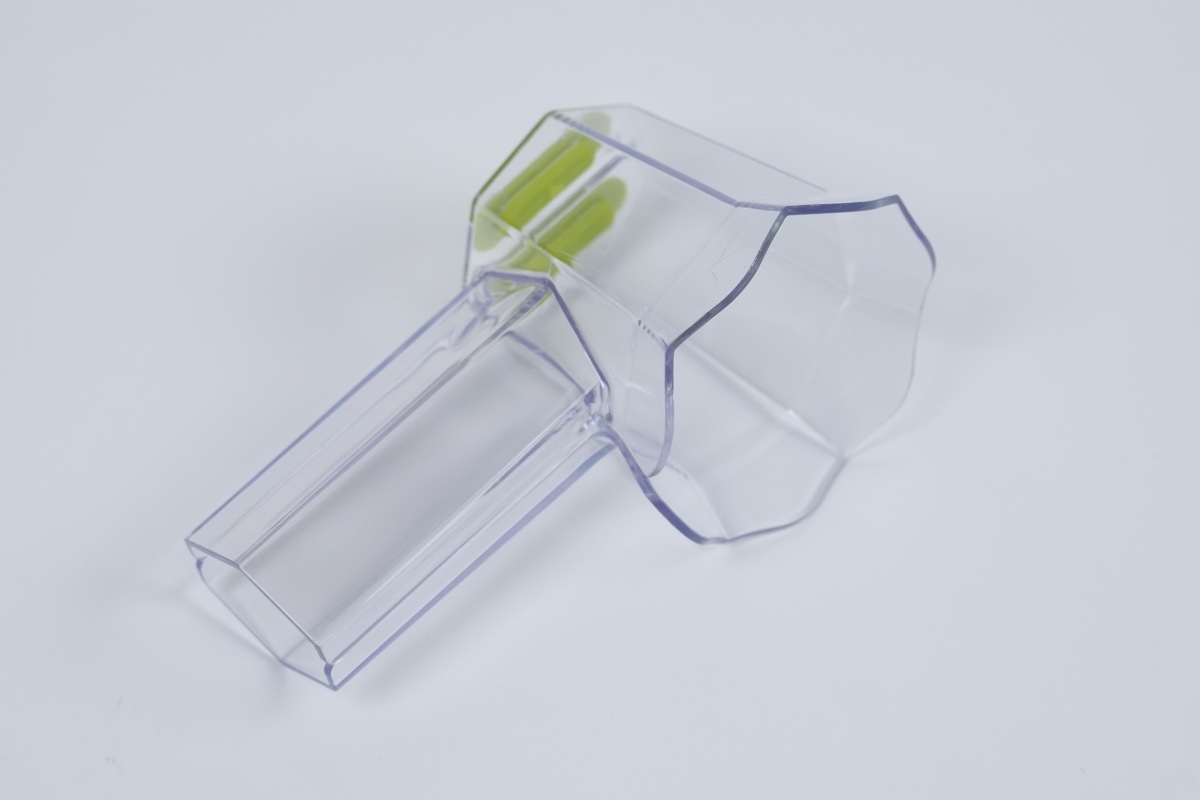

ฝาครอบฉนวนโปร่งใสสำหรับจุดต่อสำคัญของระบบ 10kV
ชื่อ ขนาด และภาพทางเทคนิคของผลิตภัณฑ์ด้านล่างอ้างอิงจากแคตตาล็อกอิเล็กทรอนิกส์ต้นฉบับของ DIANLETE และสามารถอัปเดตตามเอกสารผลิตภัณฑ์
10kV / หม้อแปลง
ฝาครอบฉนวนป้องกันด้านแรงดันสูงของหม้อแปลง
ขนาดผลิตภัณฑ์150 × 115 × 85 mm
10kV / ขั้วบนฟิวส์
ฝาครอบฉนวนป้องกันขั้วบนของฟิวส์ดรอปเอาต์
ขนาดผลิตภัณฑ์325 × 155 × 145 mm
10kV / ขั้วล่างฟิวส์
ฝาครอบฉนวนป้องกันขั้วล่างของฟิวส์ดรอปเอาต์
ขนาดผลิตภัณฑ์325 × 135 × 130 mm
10kV / อาร์เรสเตอร์คอมโพสิต
ฝาครอบฉนวนป้องกันอุปกรณ์ป้องกันแรงดันเกินแบบคอมโพสิต
ขนาดผลิตภัณฑ์135 × 75 × 77 mm
10kV / สวิตช์ ZW-32
ฝาครอบฉนวนป้องกันสวิตช์ตัดวงจร ZW-32
ขนาดผลิตภัณฑ์300 × 75 × 80/100 mm
หน้าแรกแสดงผลิตภัณฑ์หลัก 4 ระบบ เปิดไดเรกทอรีผลิตภัณฑ์เพื่อดูฝาครอบ ขนาด และช่องทางสั่งซื้อทั้งหมด
ดูผลิตภัณฑ์ทั้งหมด →ผลิตภัณฑ์เพิ่มเติมจาก PDF ต้นฉบับ
หน้า 11-17 · เลือกหน้าเพื่อดูขนาดและแผนภาพต้นฉบับ
ฝาครอบฉนวนป้องกันขั้วกลางของสวิตช์ตัดวงจร ZW-32
280 × 75 × 85/100 mm
ฝาครอบฉนวนป้องกันหม้อแปลงแรงดัน (PT)
155 × 60 × 105 mm
ฝาครอบฉนวนป้องกันด้านแรงดันต่ำของหม้อแปลง
190 × 190 × 95 mm
ฝาครอบฉนวนป้องกันปลายสายเคเบิล
265 × 70 × 70 mm
ฝาครอบฉนวนป้องกันอุปกรณ์ป้องกันฟ้าผ่าแบบพอร์ซเลน
150 × 80 × 100 mm

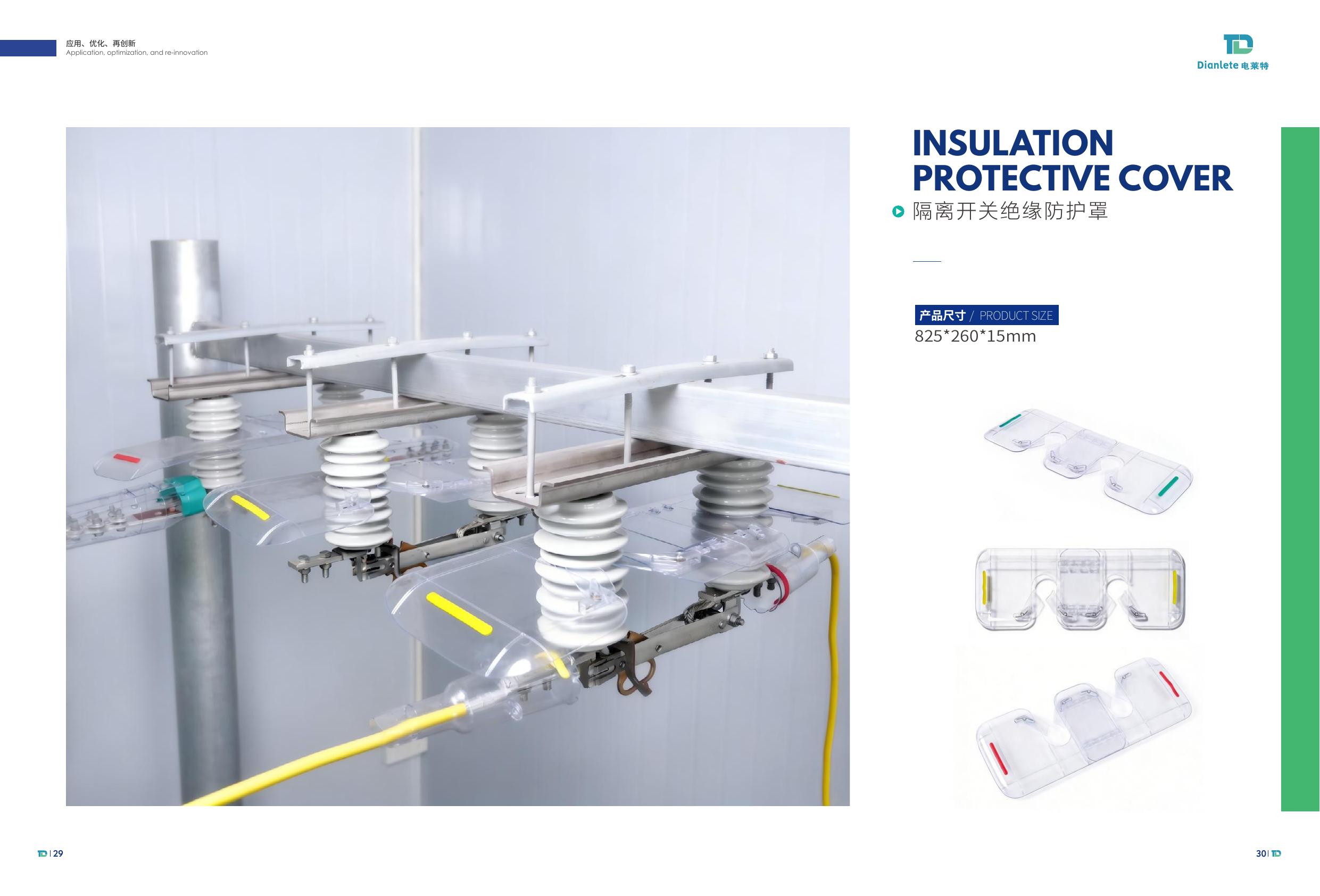

ฝาครอบฉนวนป้องกันสวิตช์ตัดตอน
825 × 260 × 15 mm
ฝาครอบฉนวนป้องกันตัวนำเปลือยเหนือศีรษะ
500 × 500 × Ø35 mmราคาขายปลีก สถานะสต็อก และการชำระเงินจะเปิดใช้หลังยืนยัน SKU สกุลเงิน และรายการราคาขายสุดท้าย ข้อมูลจำเพาะยังต้องยืนยันกับแคตตาล็อกและฝ่ายวิศวกรรม
สมรรถนะวัสดุที่ผ่านการทดสอบ SGS
เปิดรายงานการทดสอบฉบับเต็ม →
หลักฐานทางเทคนิคต้องมาก่อนคำกล่าวอ้างของผลิตภัณฑ์
รายงาน SGS ระบุตัวอย่างที่ส่งทดสอบว่าเป็น “ฝาครอบฉนวนป้องกันสำหรับงานขณะมีไฟฟ้า” วัสดุโพลีคาร์บอเนตที่ผ่านการทดสอบจึงเป็นหลักฐานทางเทคนิคสำหรับโซลูชันฉนวนโปร่งใสของ DIANLETE
34.33kVแรงดันพังทลายของฉนวน
137°Cอุณหภูมิการโก่งตัวภายใต้ภาระ
63.6MPaความต้านทานแรงดึง
750°Cการทดสอบการลามไฟด้วยลวดร้อน
เทคโนโลยีหลัก
ออกแบบการมองเห็นให้เป็นส่วนหนึ่งของการป้องกัน
ฝาครอบทึบทั่วไปอาจบดบังจุดเชื่อมต่อสำคัญ ฝาครอบฉนวนโปร่งใสของ DIANLETE ช่วยให้ตรวจดูตำแหน่งติดตั้ง การระบุเฟส และสภาพอุปกรณ์ได้ง่าย พร้อมป้องกันจุดเชื่อมต่อที่เปิดโล่ง
มองเห็นได้อย่างชัดเจน
รูปทรงพอดีสั่งทำ
ระบบฉนวนโปร่งใส
เริ่มสอบถามทางเทคนิค →
มองเห็นการติดตั้ง ป้องกันได้แม่นยำ
ฝาครอบโปร่งใสแต่ละรุ่นออกแบบจากรูปทรงอุปกรณ์ 10kV จริง เพื่อสมดุลสมรรถนะฉนวน งานขณะมีไฟฟ้า ความสะดวกในการติดตั้ง และการตรวจด้วยสายตา
01
โครงสร้างโปร่งใสจุดเชื่อมต่อสำคัญยังมองเห็นได้ระหว่างการตรวจประจำ
02
ออกแบบโดยคำนึงถึงงานขณะมีไฟฟ้าโครงสร้างป้องกันสำหรับสภาพแวดล้อมของอุปกรณ์ที่มีกระแสไฟและมีความต้องการสูง
03
ป้องกันความผิดพลาดของเฟสด้วยการออกแบบสีแดง เหลือง และเขียวสอดคล้องกับ L1/L2/L3 หรือ A/B/C เพื่อการติดตั้งที่รวดเร็วและสม่ำเสมอ
04
สูตร PC ที่โรงงานควบคุมเองวัสดุและโครงสร้างปรับได้ตามรังสี UV สูง ความร้อน ความเย็น และเงื่อนไขเฉพาะโครงการ
การติดตั้งแบบมองเห็นได้และแยกสี
ระบุระบบสามเฟสหรือสี่สายได้ในทันที
ชิ้นส่วนแยกสีช่วยให้แยกแต่ละเฟสได้ง่ายระหว่างติดตั้งและตรวจสอบ เมื่อใช้ร่วมกับโครงสร้างโปร่งใส ช่างสามารถยืนยันตำแหน่งและเฟสได้โดยตรง ลดข้อผิดพลาดและเพิ่มความปลอดภัย
01
ระบุเฟสได้ง่ายขึ้น
สีที่แตกต่างช่วยให้ระบุกลุ่มสามเฟสและสี่สายได้รวดเร็ว
02
มองเห็นการติดตั้งได้ชัดเจน
ฝาครอบโปร่งใสช่วยให้มองเห็นจุดต่อและตำแหน่งติดตั้งภายใน
03
ขั้นตอนการตรวจที่ปลอดภัยขึ้น
การยืนยันด้วยสายตาที่ชัดเจนช่วยให้การติดตั้งและบำรุงรักษาสม่ำเสมอขึ้น
รูปแบบการระบุเฟส
3 เฟส
4 เฟส
สามารถกำหนดสีให้ตรงกับมาตรฐานการไฟฟ้าท้องถิ่นและข้อกำหนดโครงการ
การใช้งานภาคสนาม
การป้องกันแบบมองเห็นได้สำหรับอุปกรณ์ที่มีกระแสไฟ
สำรวจและทบทวนความต้องการ
ตรวจสอบชนิดอุปกรณ์ รูปทรงจุดต่อ และความต้องการใช้งาน
วิศวกรรมและต้นแบบ
พัฒนาความพอดี การมองเห็น และรายละเอียดการยึดสำหรับการใช้งาน
การผลิตและส่งมอบ
การผลิตที่ขยายกำลังได้สำหรับโครงการและตัวแทนจำหน่าย
การป้องกันสัตว์สำหรับระบบไฟฟ้าทั่วโลก
ป้องกันสัตว์สัมผัสอุปกรณ์ไฟฟ้าที่เปิดโล่ง
DIANLETE พัฒนาฝาครอบฉนวนและอุปกรณ์ป้องกันสัตว์ตามรูปทรงอุปกรณ์ เพื่อจำกัดการเข้าถึงจุดต่อที่มีกระแสไฟ และลดความเสี่ยงไฟฟ้าลัดวงจร แฟลชโอเวอร์ และไฟดับจากการสัมผัสของสัตว์ในระบบไฟฟ้าทั่วโลก
อุปกรณ์ป้องกันกระรอกสำหรับระบบไฟฟ้า
ฝาครอบใสสั่งทำสำหรับขั้วหม้อแปลง อุปกรณ์ป้องกันฟ้าผ่า สวิตช์ และจุดเชื่อมต่อเปิดโล่งที่กระรอกหรือสัตว์ปีนอาจเข้าถึงได้
การป้องกันนกสำหรับสถานีไฟฟ้าและอุปกรณ์เหนือศีรษะ
สามารถประเมินรูปทรงฝาครอบตามความเสี่ยงจากนก การทำรัง และสัตว์ที่เข้าถึงจุดต่อบนเสาและสถานีไฟฟ้า
ฝาครอบป้องกันสัตว์ตามรูปทรงอุปกรณ์
พัฒนา OEM และ ODM ตามชนิดสัตว์ในพื้นที่ ขนาดอุปกรณ์ ระดับแรงดัน UV อุณหภูมิ และข้อกำหนดติดตั้งของแต่ละโครงการ
10kV
15kV
15kV
การป้องกันสัตว์ออกแบบตามอุปกรณ์และโครงการ
ส่งภาพหรือแบบอุปกรณ์เพื่อทบทวนรูปทรง ระยะห่าง การยึด วัสดุ และสภาพแวดล้อม โดยยืนยันระดับแรงดันและข้อกำหนดรับรองแยกตามตลาดและโครงการ
ข้อมูลทางเทคนิค
โรงงาน ใบรับรอง และหลักฐานโครงการ

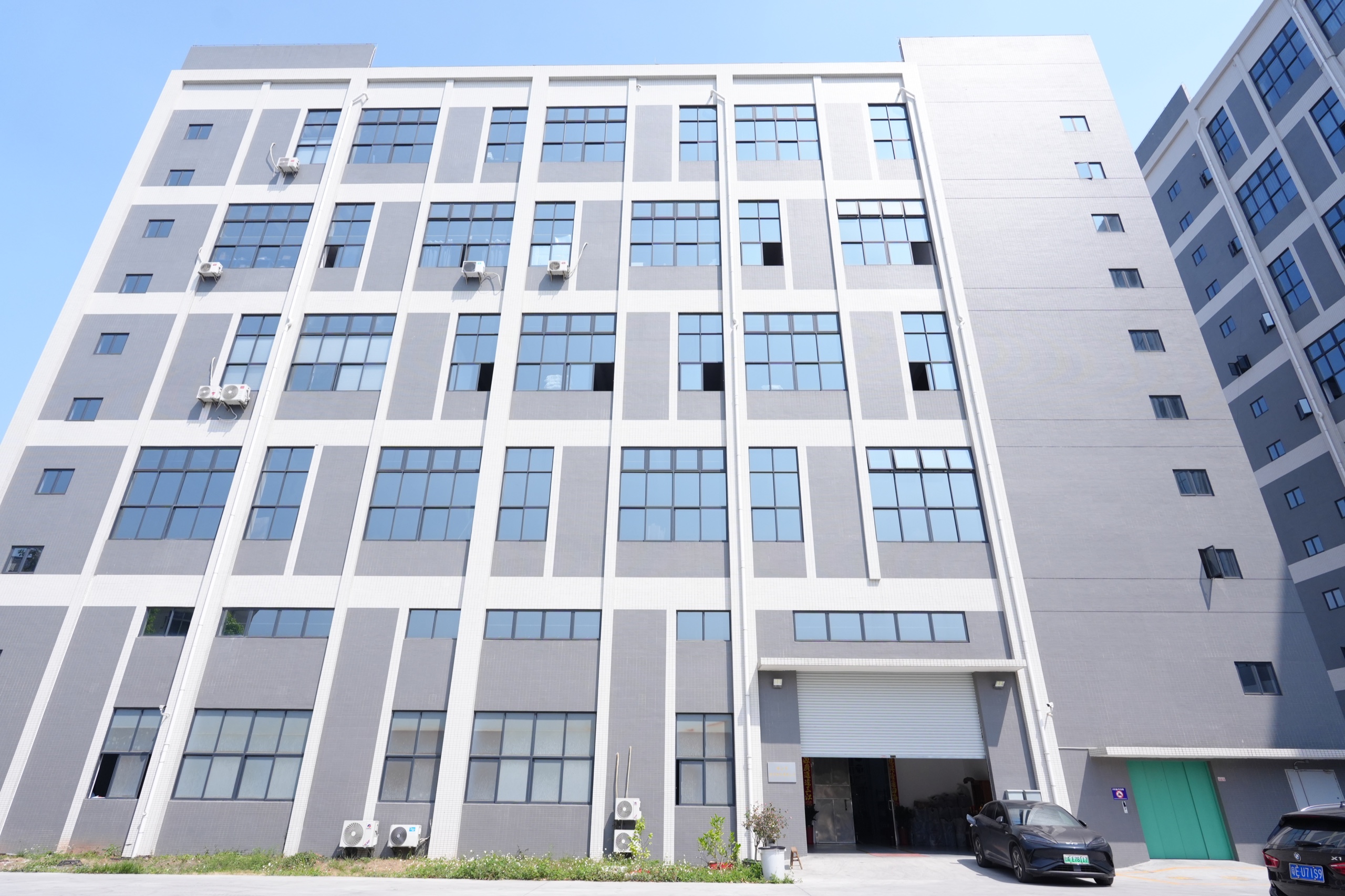

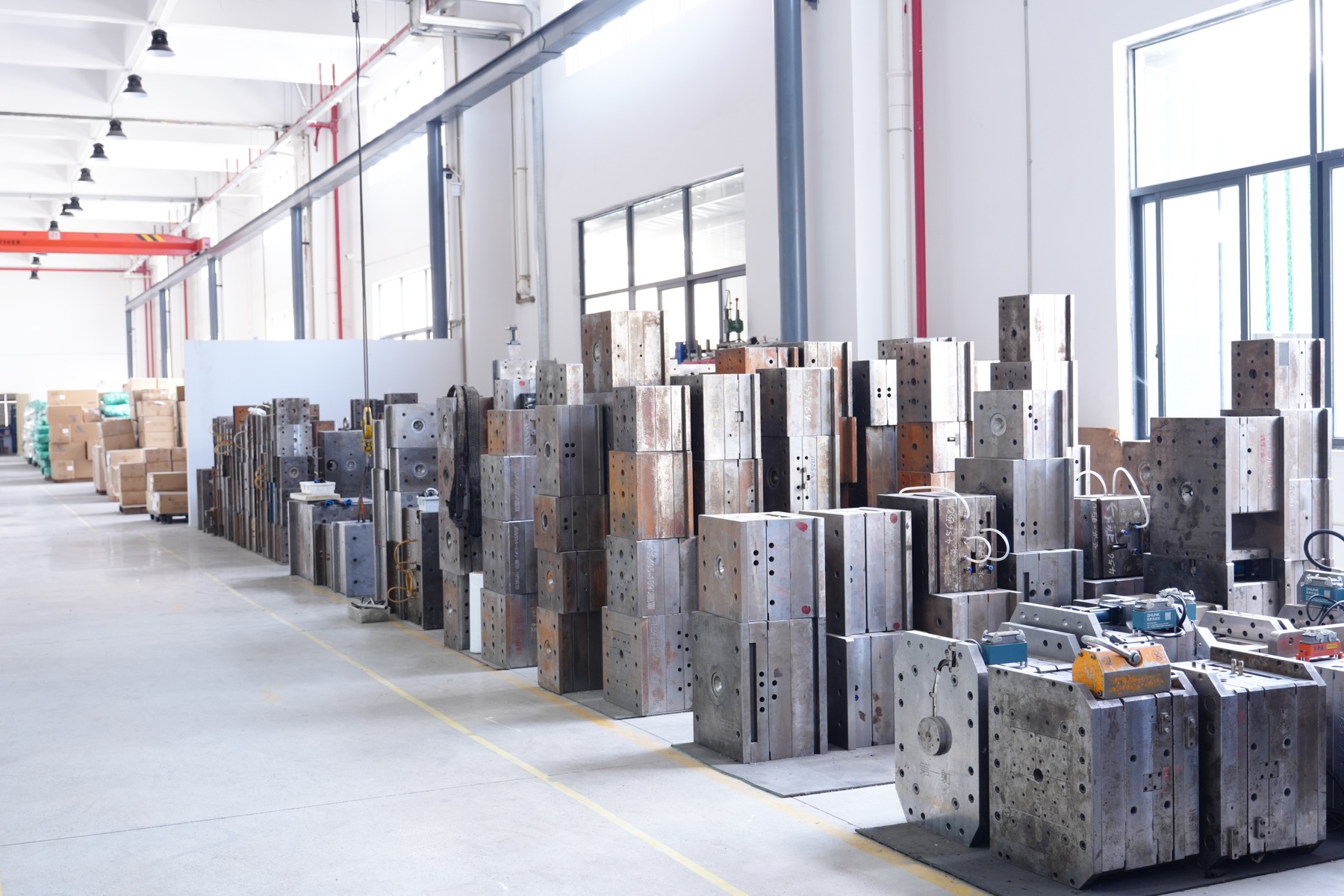

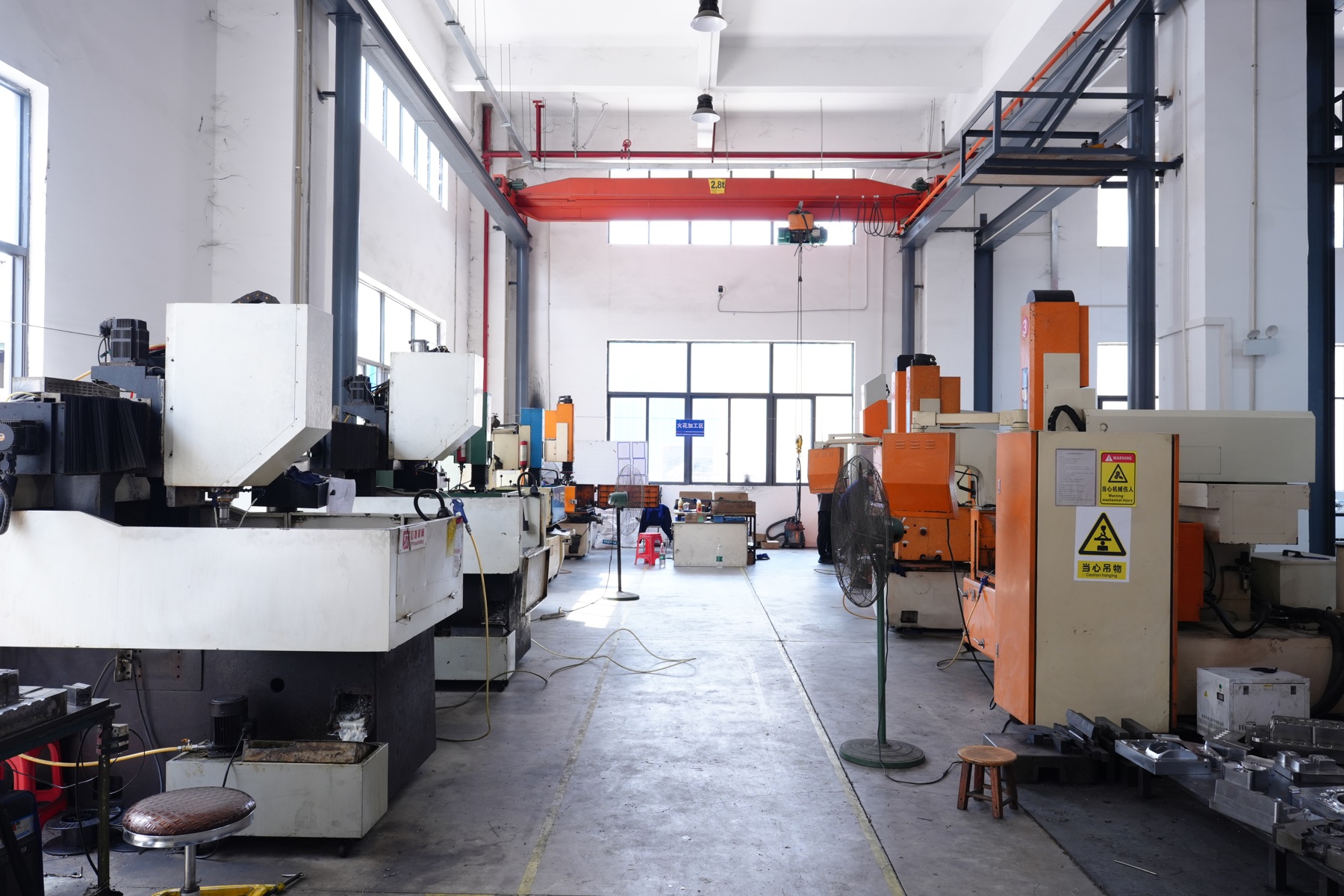

สถานที่ผลิตจริง
จากโรงงานสู่การผลิตที่แม่นยำ

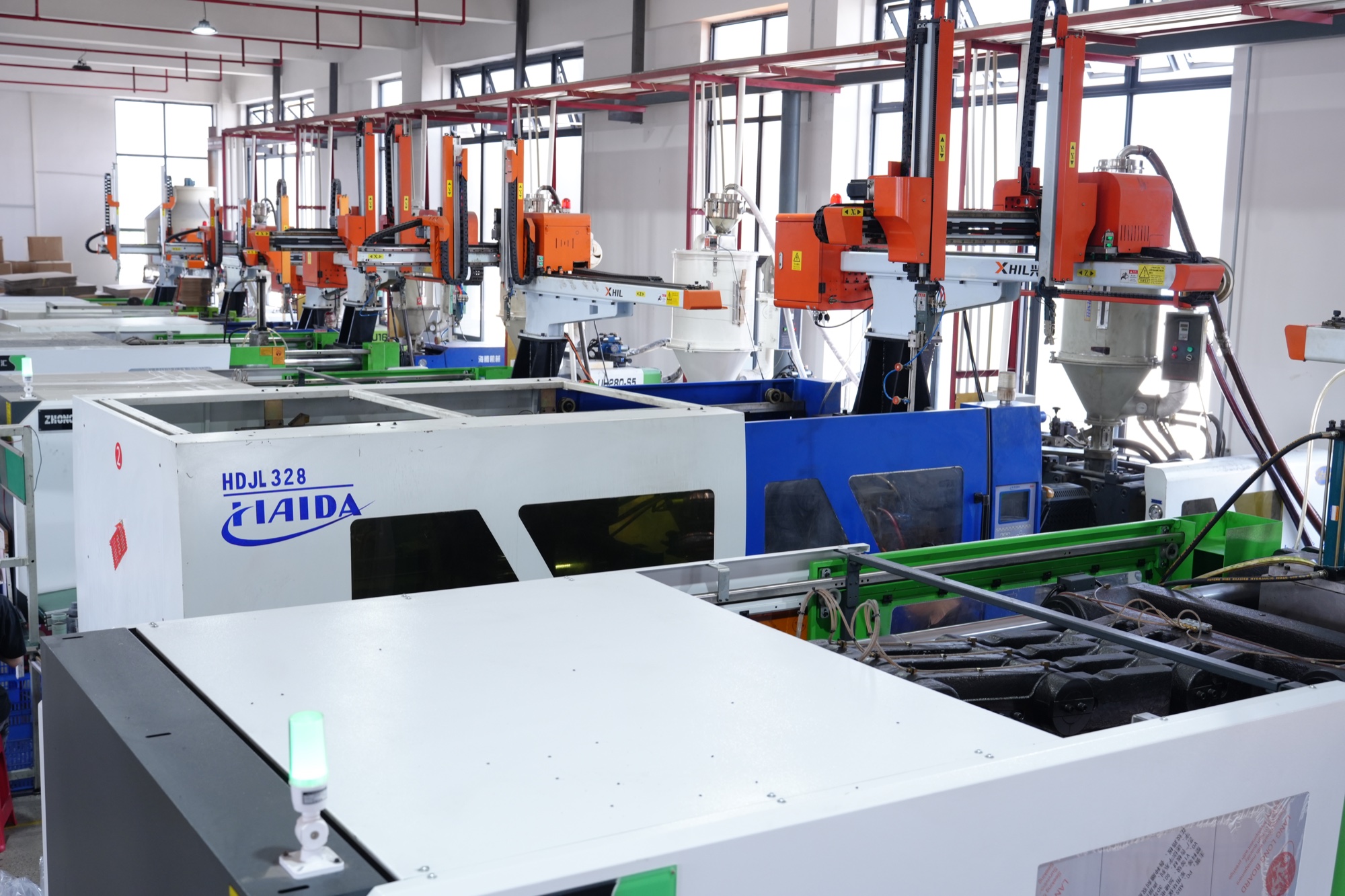

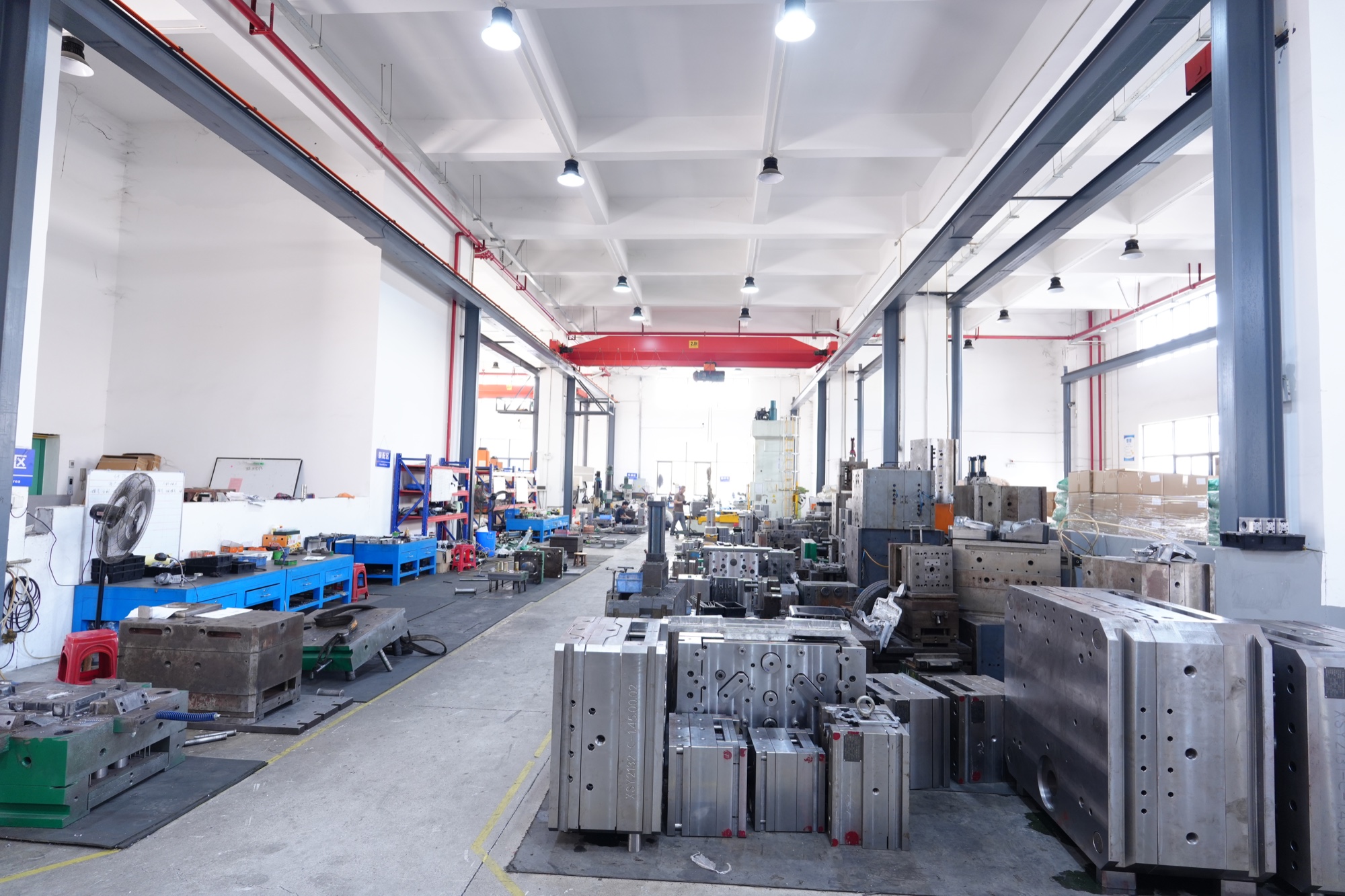

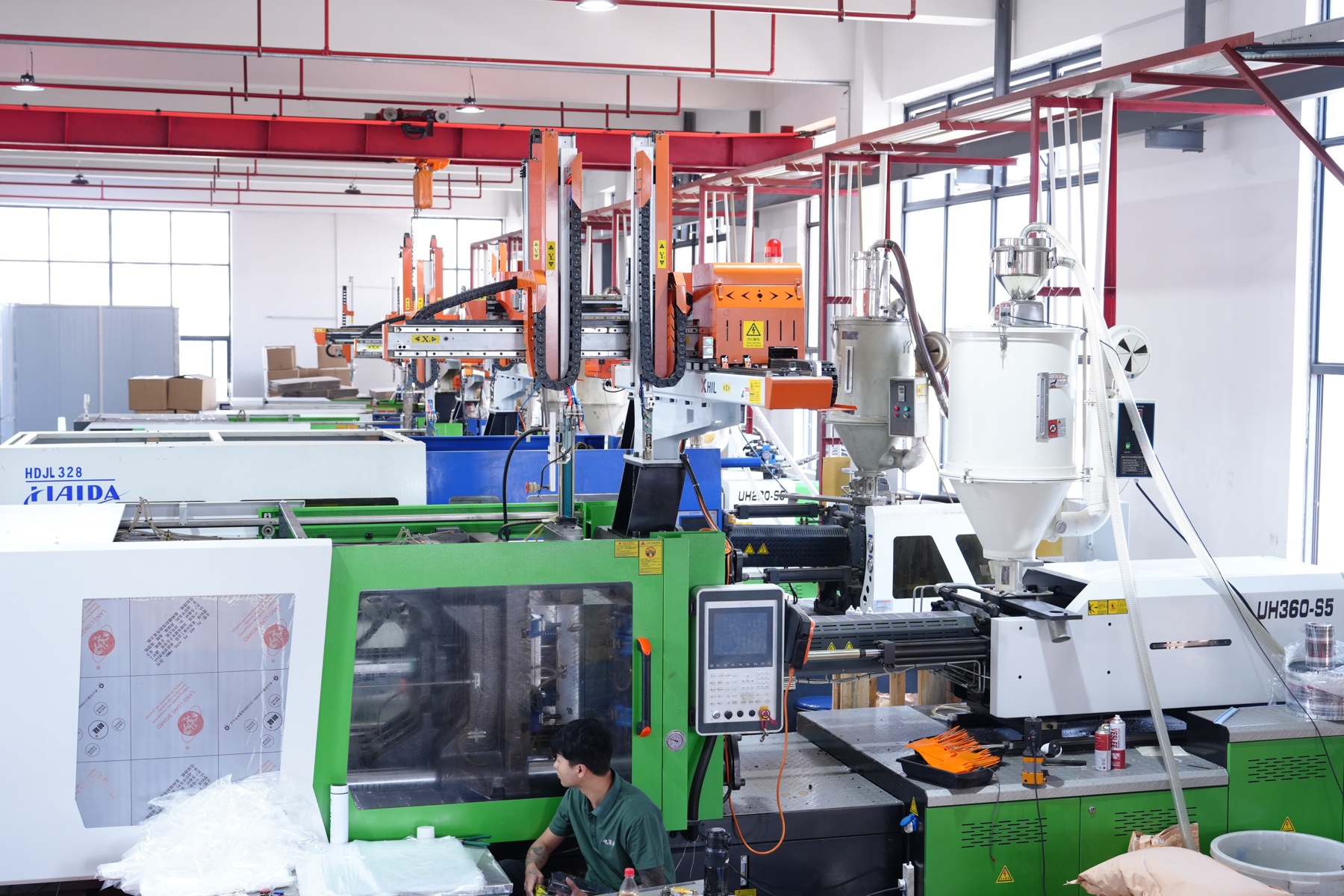

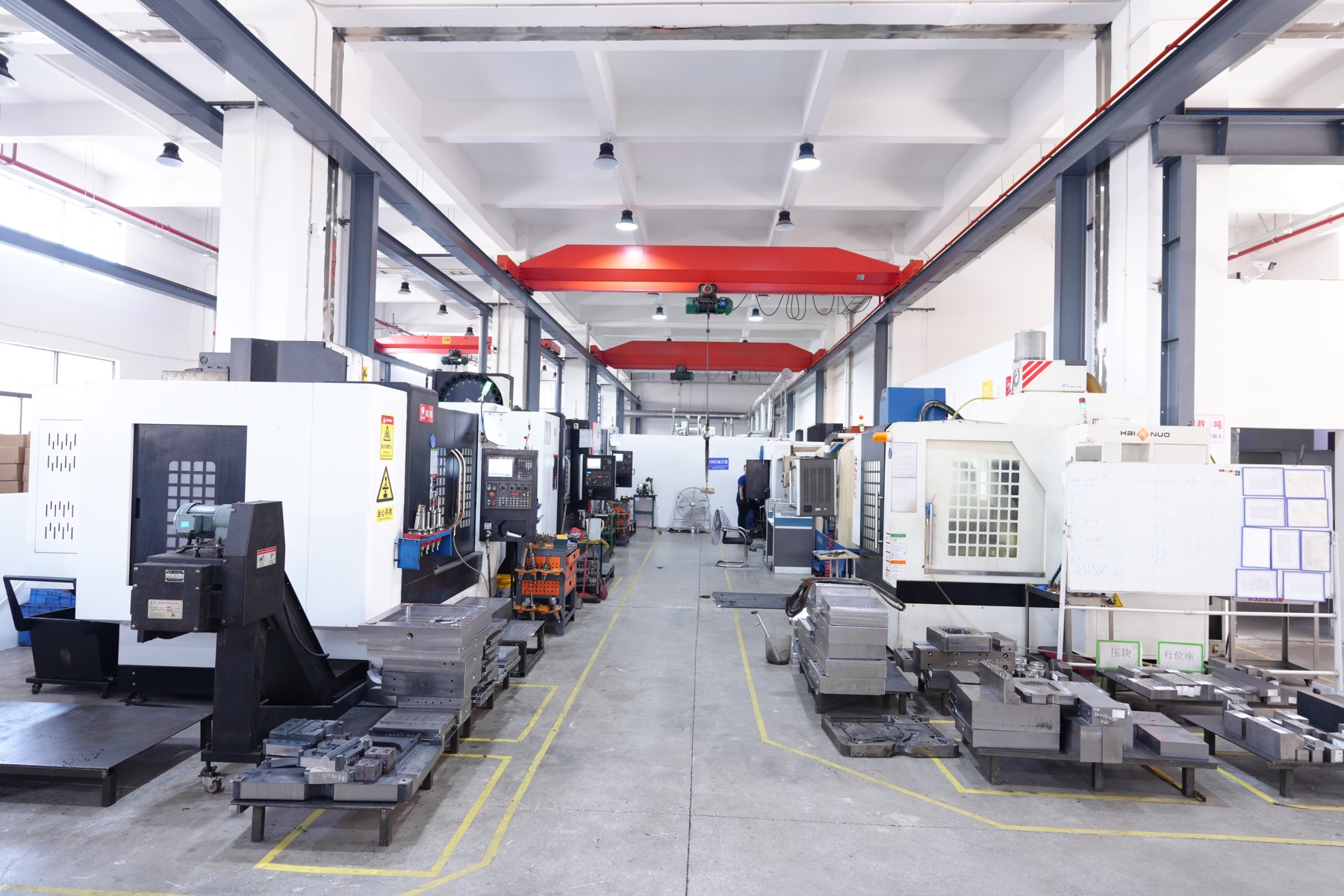

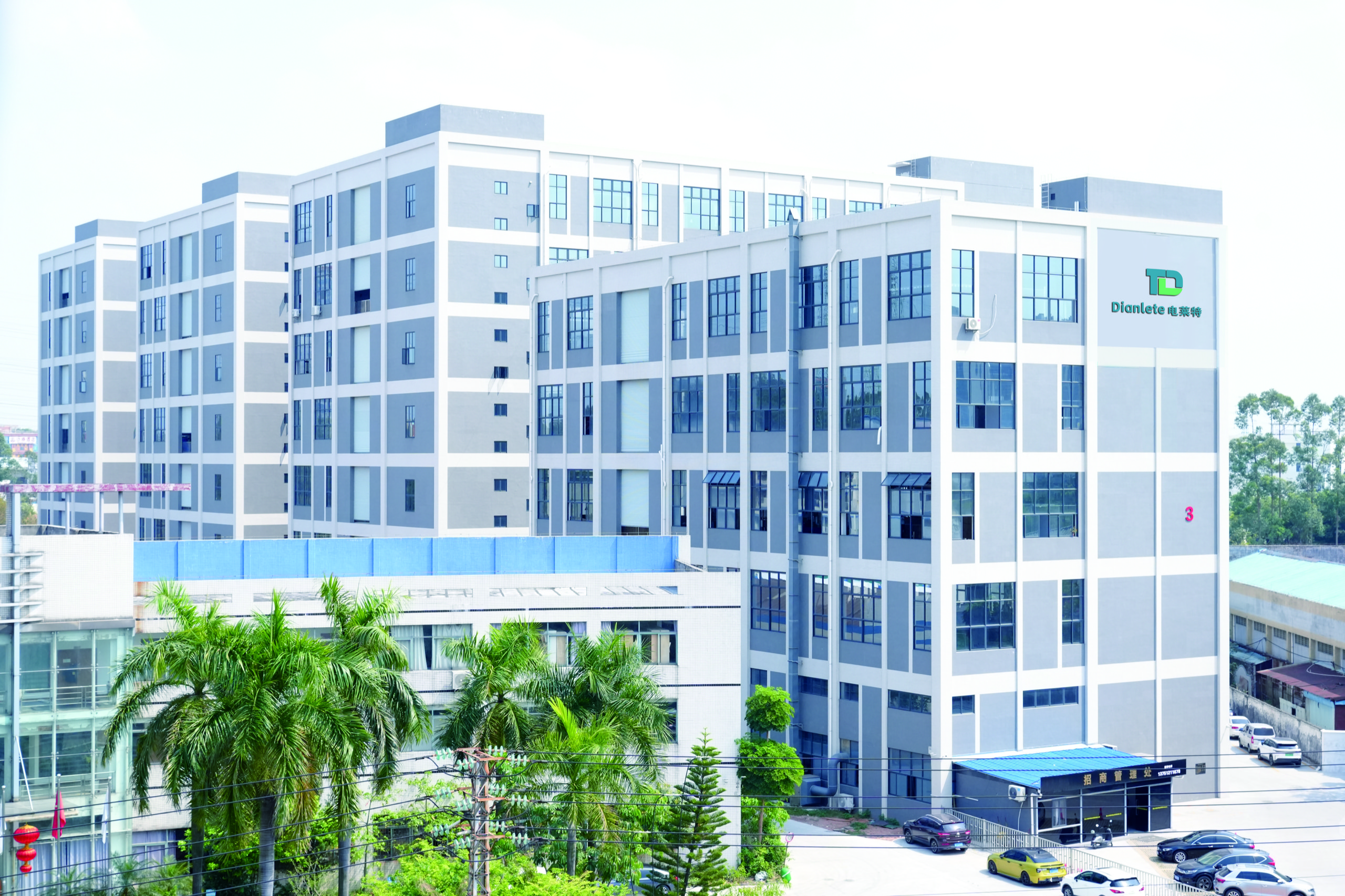

DIANLETE รวมการพัฒนาผลิตภัณฑ์ การทำแม่พิมพ์ การฉีดขึ้นรูป และการผลิตไว้ที่ฝอซาน เลือกภาพเพื่อดูภาพโรงงานต้นฉบับ
01 / การควบคุมการพัฒนาโดยโรงงานเอง
รูปทรงผลิตภัณฑ์ แม่พิมพ์ และการปรับการผลิตอยู่ภายใต้การควบคุมโดยตรงของโรงงาน
02 / วัสดุสูตร PC เฉพาะการใช้งาน
โซลูชัน PC แข็งแบบใสประเมินได้สำหรับ UV สูง อากาศร้อนจัด หรือพื้นที่หนาวเย็น
03 / การส่งมอบการดำเนินงาน OEM และ ODM
ตั้งแต่ทบทวนอุปกรณ์และทำต้นแบบจนถึงการผลิตซ้ำสำหรับโครงการ ตัวแทนจำหน่าย และสินค้ามาตรฐาน
บันทึกวิดีโอจากโรงงาน
หลักฐานการผลิต อัปเดตอย่างต่อเนื่อง
จะเผยแพร่การผลิต การพัฒนาแม่พิมพ์ การตรวจคุณภาพ และการติดตั้งภาคสนามเมื่อมีวิดีโอใหม่ของ DIANLETE เพื่อให้ทีมโครงการเห็นกระบวนการจากวิศวกรรมถึงส่งมอบชัดเจนขึ้น
อัปเดตเด่นจากโรงงาน

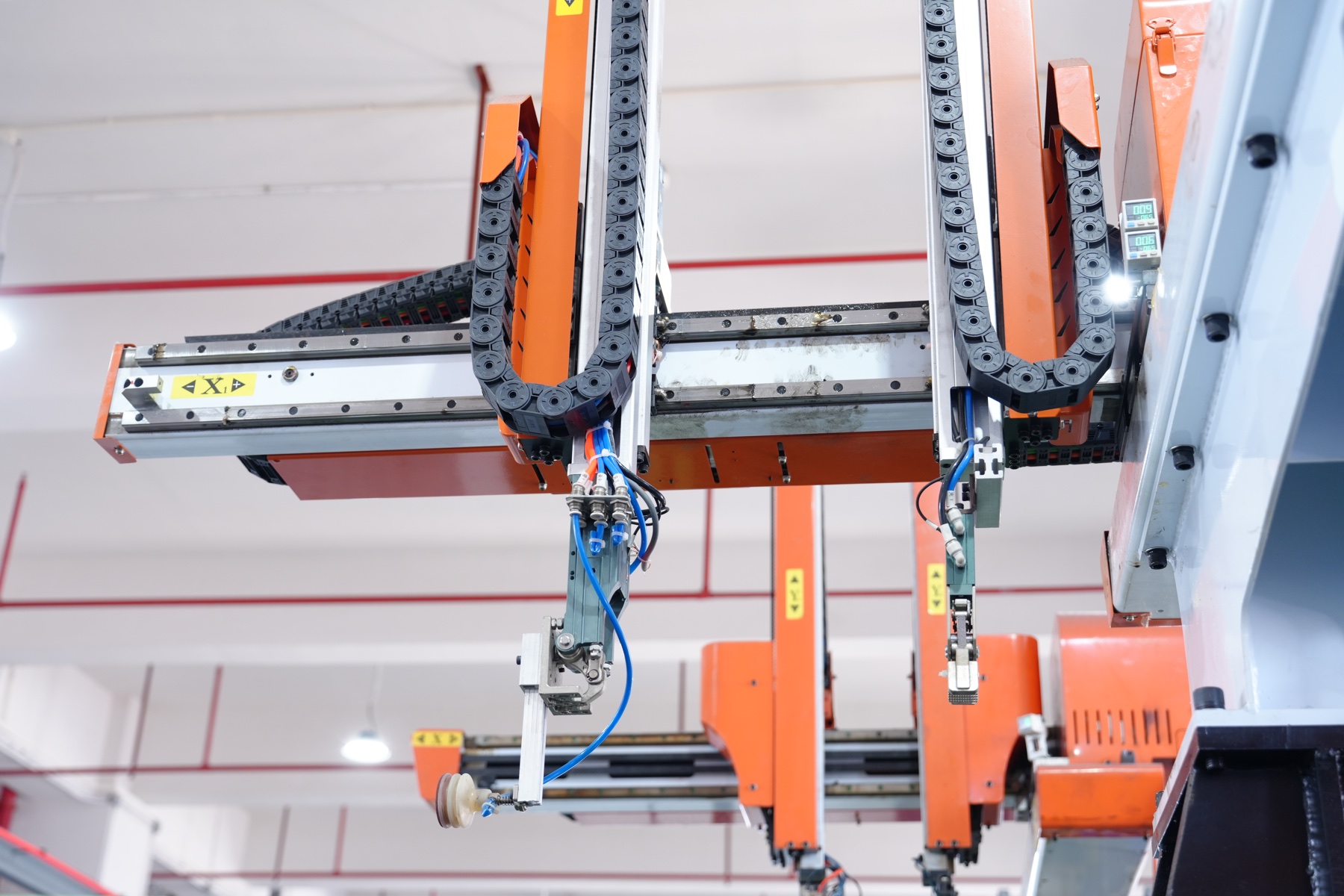

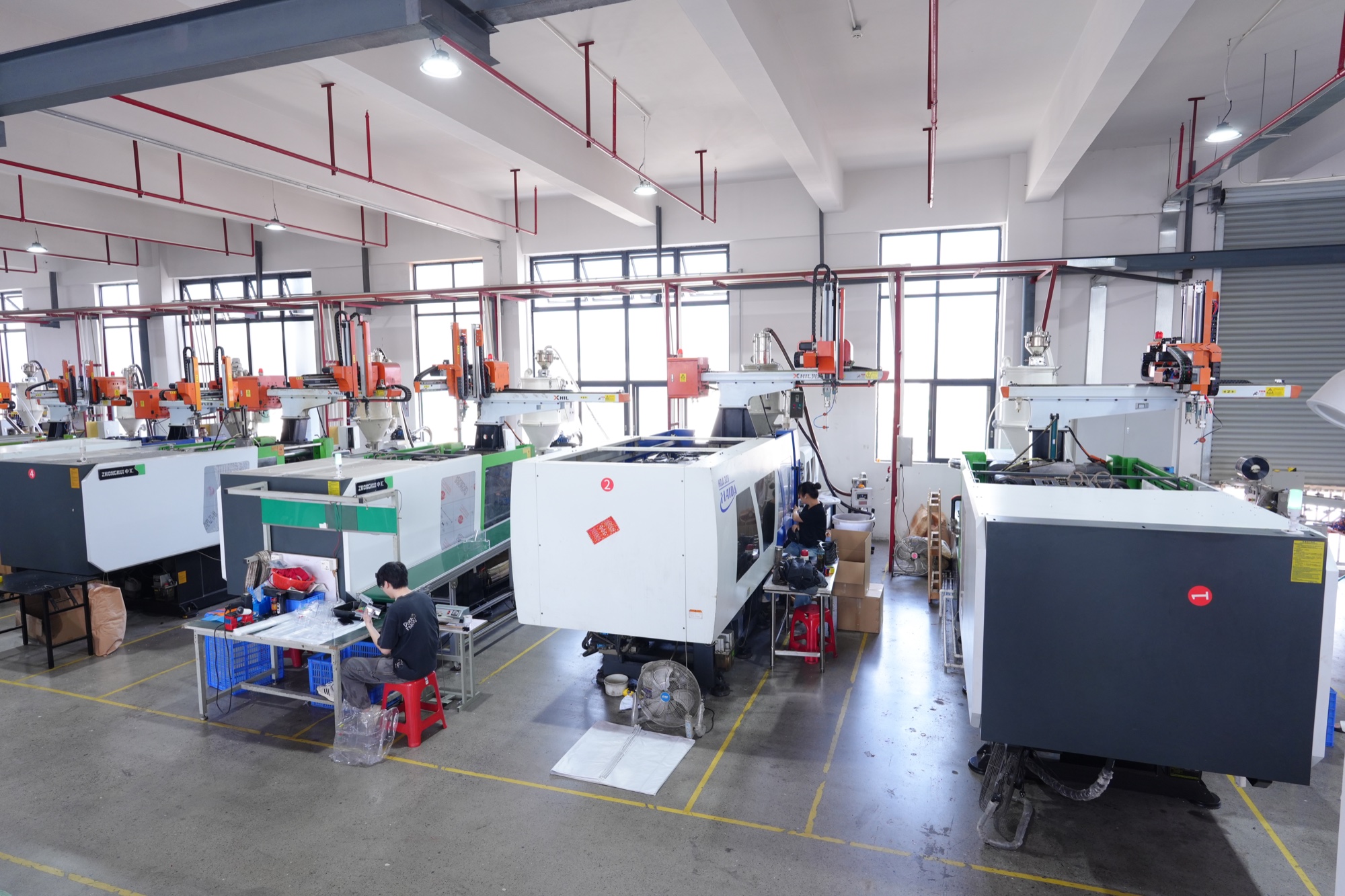

ภายในสายการผลิต DIANLETE
โมดูลสื่อโรงงานที่เปลี่ยนได้ สำหรับรอบการผลิต อัปเดตอุปกรณ์ และศักยภาพการผลิต
คุณภาพและการทดสอบ

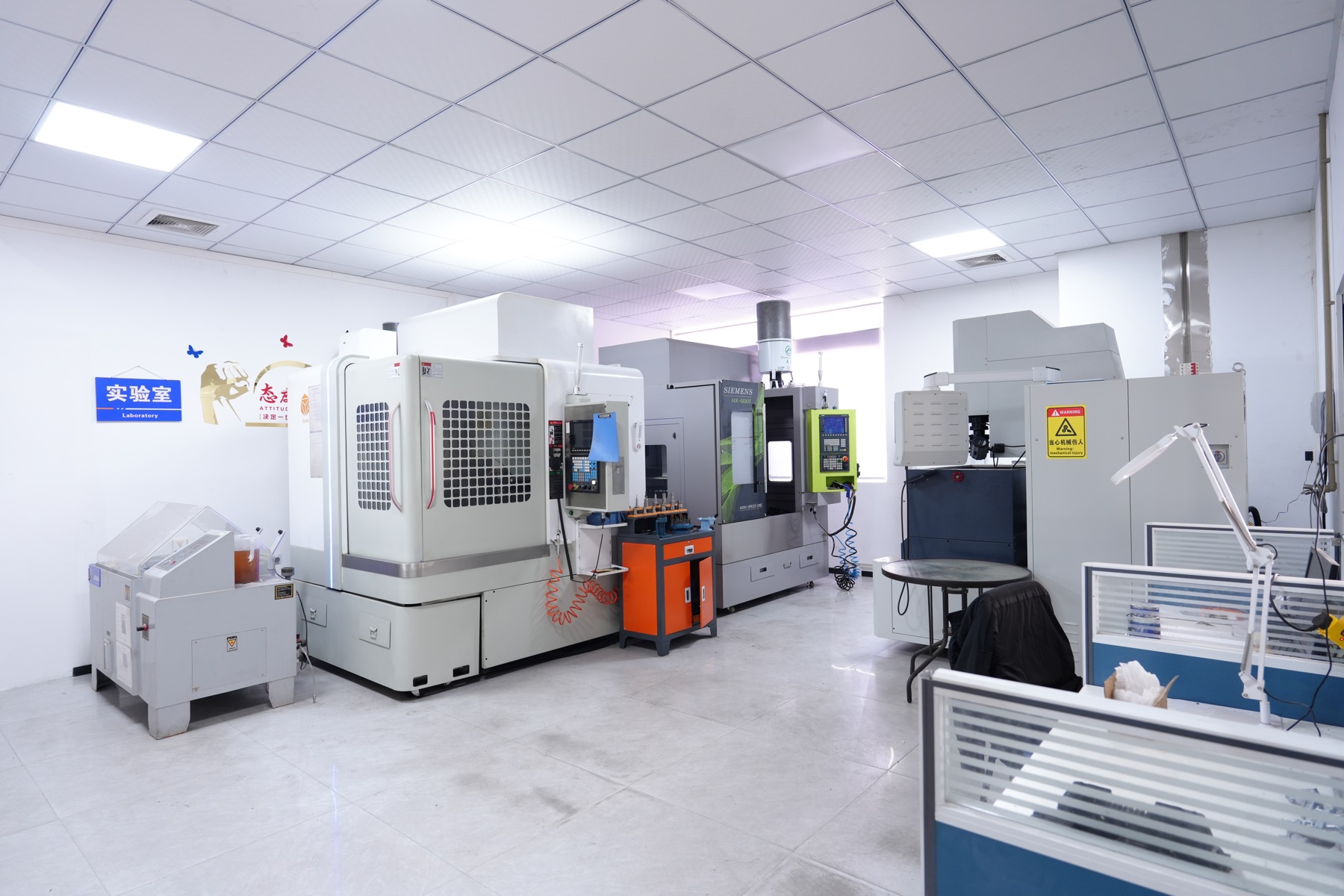

ห้องปฏิบัติการและเครื่องมือ
วิศวกรรมในการทำงาน
การประเมินวัสดุ แม่พิมพ์ และอัปเดตอุปกรณ์
วิดีโอโรงงานต้นฉบับ · ฐานการผลิต DIANLETEอัปเดตการผลิต / คุณภาพ / ติดตั้ง / โครงการ
สาธิตการติดตั้ง
การติดตั้งภาคสนามในรูปแบบที่เหมาะกับทุกหน้าจอ
วิดีโอแนวนอนแสดงอุปกรณ์และลำดับการติดตั้งครบถ้วน ส่วนวิดีโอแนวตั้งเน้นรายละเอียดการยึด การระบุเฟส และการตรวจสอบระยะใกล้สำหรับมือถือ
16:9 แนวนอน
ลำดับการติดตั้งแบบครบถ้วน
จากการทบทวนอุปกรณ์สู่การติดตั้งแบบมองเห็นได้
รูปแบบแนวนอนสำหรับดูรูปทรงอุปกรณ์ ตำแหน่งติดตั้ง และระบบป้องกันที่เสร็จสมบูรณ์
การติดตั้งขณะมีไฟ
การติดตั้งฝาครอบด้วยไม้ฉนวน
วิดีโอแนวตั้งระยะใกล้แสดงการติดตั้งฝาครอบด้วยไม้ฉนวน
ขั้นตอนภาคสนาม
การติดตั้งอุปกรณ์เหนือศีรษะ
วิดีโอแนวตั้งภาคสนามสำหรับฝึกตัวแทน ดูบนมือถือ และอ้างอิงการติดตั้ง
รูปแบบแนวนอนและแนวตั้งรองรับการฝึกตัวแทน ทบทวนงานติดตั้ง และแชร์ข้อมูลทางเทคนิค

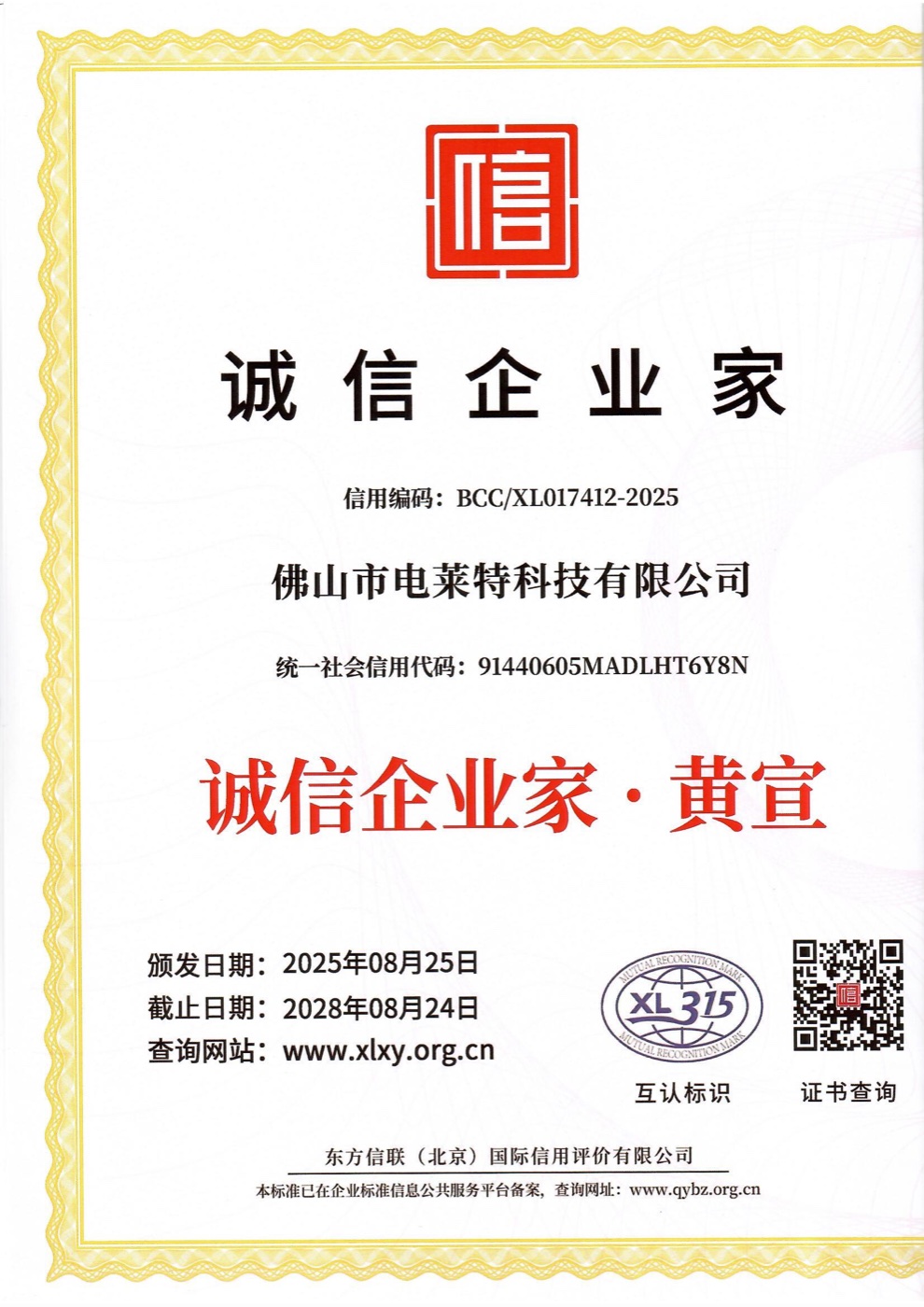

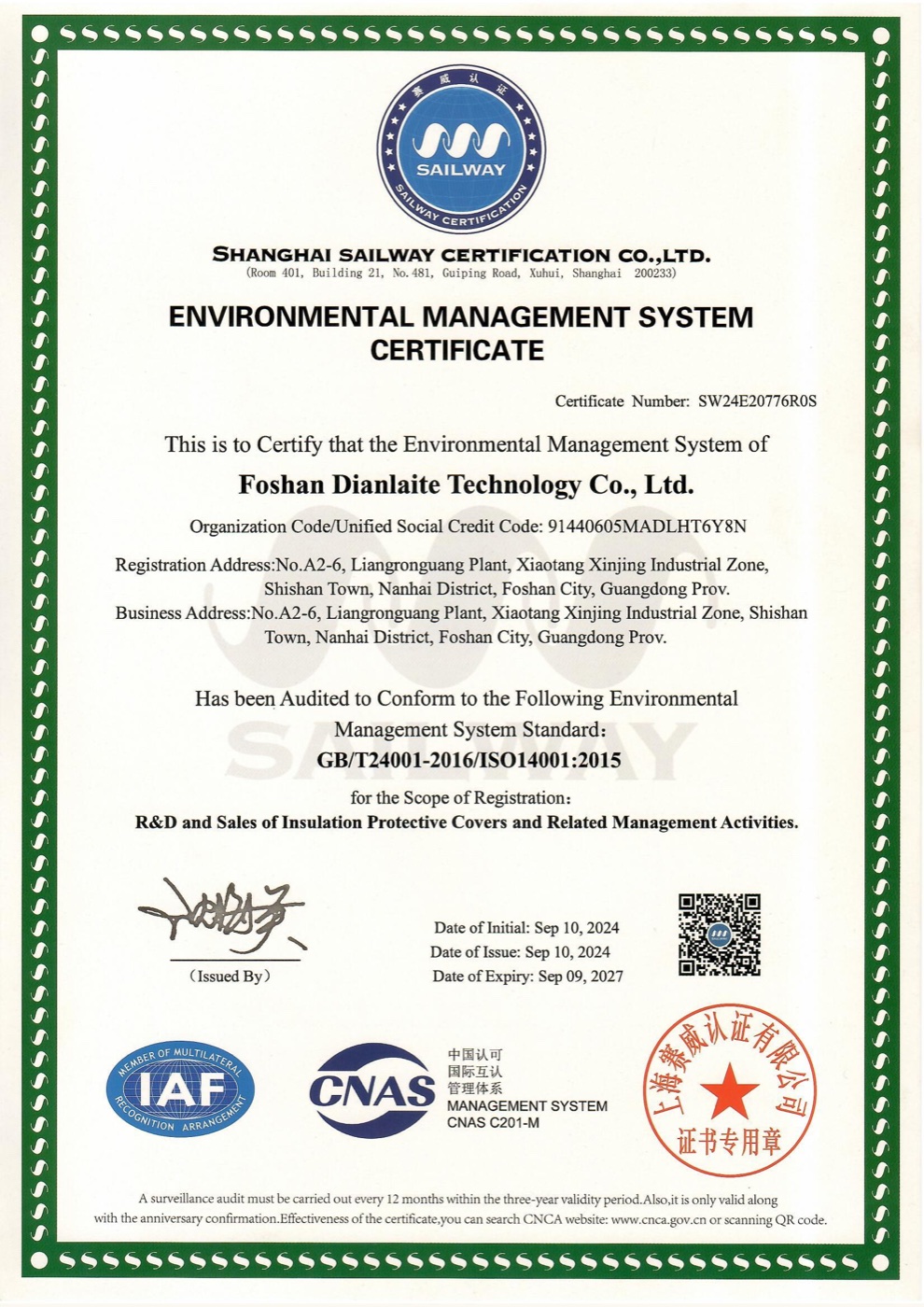

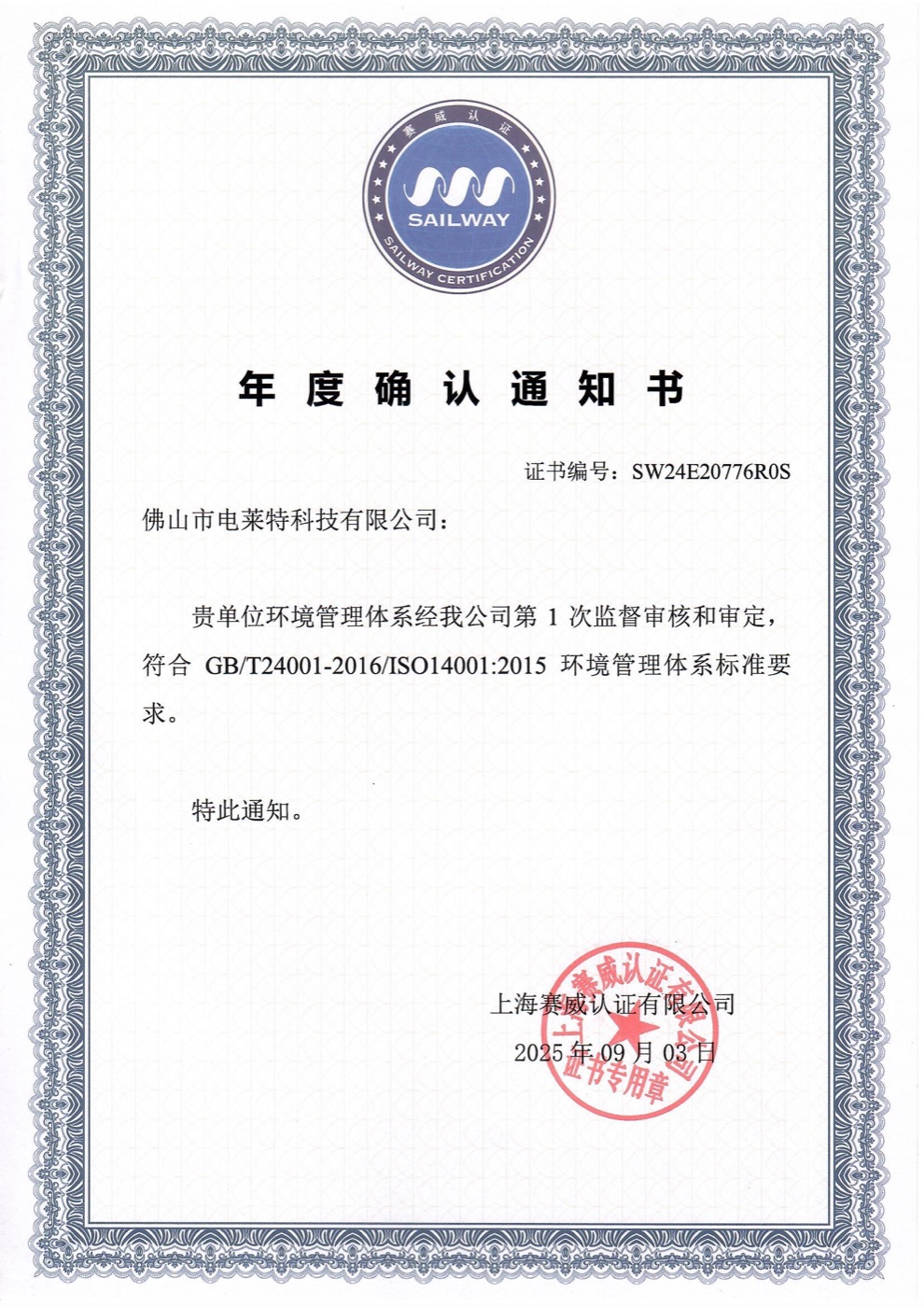

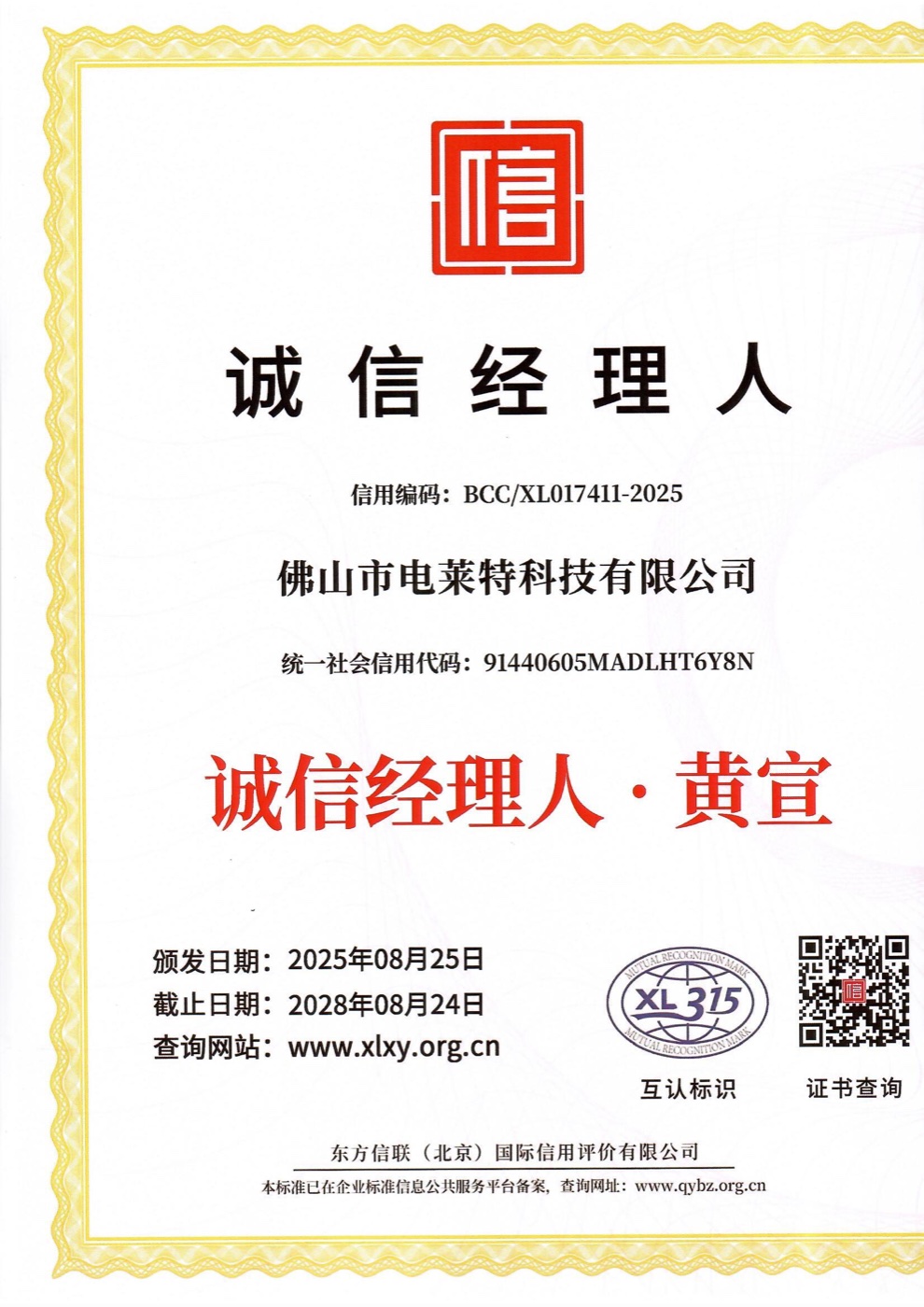

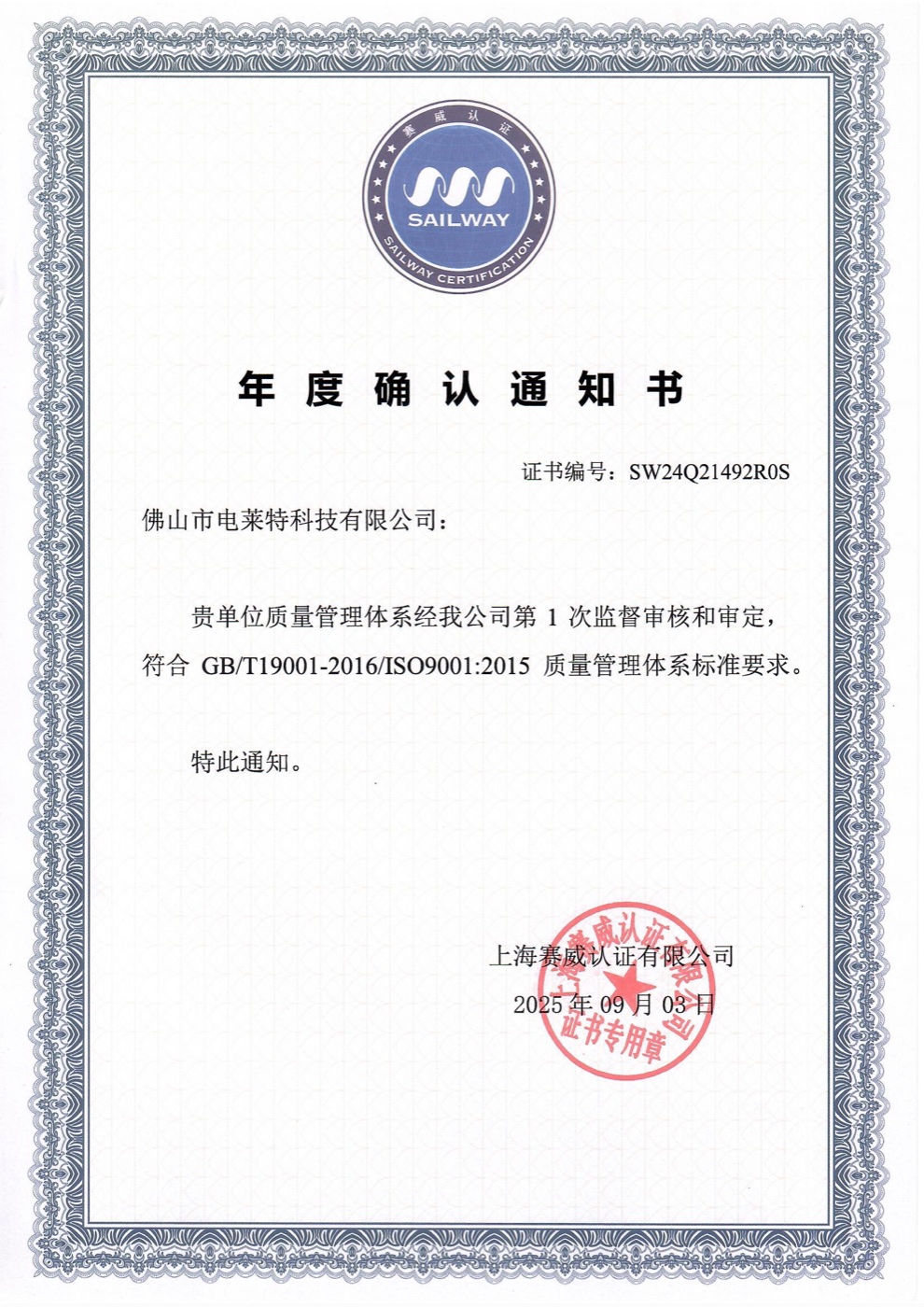

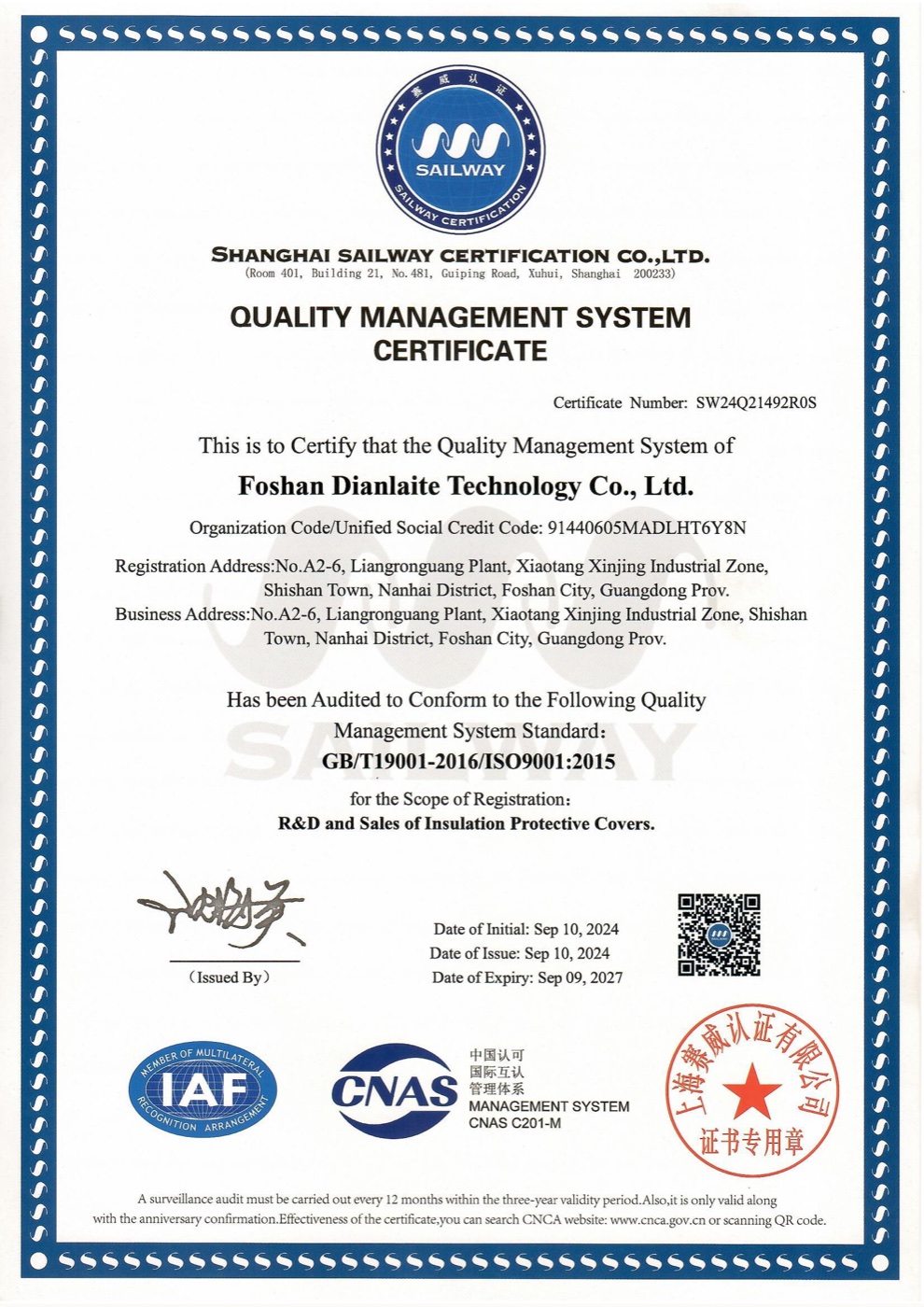

คลังเอกสารรับรอง
ระบบมีเอกสาร ผลิตภัณฑ์มีสิทธิบัตร รายงานตรวจสอบได้
คลังเอกสารนี้ใช้เอกสารต้นฉบับจาก DIANLETE เปลี่ยนหมวดหมู่เพื่อดูใบรับรองระบบ รายงาน SGS สิทธิบัตรผลิตภัณฑ์ และประวัติความน่าเชื่อถือขององค์กร เลือกเอกสารเพื่อเปิดดูขนาดใหญ่
รายงานการทดสอบผลิตภัณฑ์
ฝาครอบฉนวนป้องกันสำหรับงานขณะมีไฟฟ้า รายงานเลขที่ GZMR250400993701
เปิด PDF ภาษาอังกฤษรายงานการทดสอบผลิตภัณฑ์
มีรายงานทดสอบภาษาจีนต้นฉบับสำหรับการทบทวนทางเทคนิคและโครงการ
เปิด PDF ภาษาจีน
ระบบการจัดการ 3 ระบบการยืนยันประจำปี 3 รายการรายงาน SGS 2 ฉบับสิทธิบัตรผลิตภัณฑ์ 16 ฉบับบันทึกเครดิต 10 รายการ
การจัดซื้อและบริการ
เงื่อนไขการค้าสำหรับการทดลอง คำสั่งซื้อซ้ำ และโครงการวิศวกรรม
DIANLETE แยกการซื้อปลีกมาตรฐานออกจากใบเสนอราคาปริมาณมากและงานสั่งทำ เพื่อให้ราคาและการสนับสนุนเหมาะกับสินค้า จำนวน และความเสี่ยงทางเทคนิค
01
ตัวอย่างและคำสั่งซื้อทดลอง
ราคาปลีกมาตรฐานเหมาะสำหรับการประเมินผลิตภัณฑ์และการสั่งซื้อจำนวนน้อย
02
คำสั่งซื้อซ้ำและจำนวนมาก
มีใบเสนอราคาตามจำนวนสำหรับลูกค้าซื้อซ้ำ ตัวแทนจำหน่าย และโครงการ
03
ราคาโครงการและ OEM/ODM
รูปทรง วัสดุ รหัสสี บรรจุภัณฑ์ การทดสอบ และการส่งมอบ เสนอราคาเป็นแพ็กเกจโครงการ
ส่วนลดจะยืนยันในใบเสนอราคาอย่างเป็นทางการ และไม่รวมกับโปรโมชั่นอื่นโดยอัตโนมัติ
01
การติดตามคำสั่งซื้อ
ตรวจรุ่น จำนวน และข้อกำหนดทางเทคนิคกับรายการสั่งซื้อที่ยืนยันแล้ว
02
การตรวจสอบการติดตั้งและปัญหา
ภาพ วิดีโอ และข้อมูลอุปกรณ์จะได้รับการตรวจเพื่อให้คำแนะนำติดตั้งหรือวิเคราะห์ปัญหาคุณภาพและความพอดี
03
แนวทางแก้ไขที่มีเอกสารยืนยัน
การเปลี่ยน แก้ไข เครดิต หรือแนวทางอื่น พิจารณาจากหลักฐานและเงื่อนไขที่ยืนยัน
กรณีเสียหายจากขนส่งหรือสินค้าไม่ครบ กรุณาเก็บบรรจุภัณฑ์และส่งรายละเอียดคำสั่งซื้อพร้อมหลักฐานภาพหลังรับสินค้าโดยเร็ว
คำถามทางเทคนิคที่พบบ่อย
อธิบายระบบป้องกันฉนวนแบบมองเห็นได้
ฝาครอบฉนวนป้องกันแบบมองเห็นได้คืออะไร?
เป็นโครงสร้างป้องกันแบบโปร่งใสรอบจุดเชื่อมต่ออุปกรณ์ไฟฟ้าที่เปิดโล่ง ทำให้ยังมองเห็นตำแหน่งติดตั้ง การระบุเฟส และสภาพอุปกรณ์ได้
ฝาครอบ DIANLETE รองรับข้อกำหนดงานขณะมีไฟฟ้าได้หรือไม่?
DIANLETE พัฒนาฝาครอบป้องกันสำหรับงานขณะมีไฟฟ้า ตัวอย่าง PC ระบุในรายงาน SGS GZMR250400993701 ว่าเป็นฝาครอบฉนวนสำหรับงานขณะมีไฟฟ้า การเลือกใช้งานสุดท้ายต้องตรงกับอุปกรณ์และข้อกำหนดโครงการ
เหตุใดจึงใช้ชิ้นส่วนแยกสีสำหรับระบบสามเฟสหรือสี่สาย?
การแยกสีทำให้ระบุแต่ละเฟสได้ง่ายขึ้นระหว่างติดตั้งและตรวจสอบ เมื่อใช้ร่วมกับฝาครอบโปร่งใสจะช่วยยืนยันด้วยสายตาได้ชัดเจนและลดข้อผิดพลาดในการระบุ
ฝาครอบฉนวนช่วยป้องกันอุปกรณ์ไฟฟ้าจากกระรอก นก และสัตว์ขนาดเล็กได้หรือไม่
ฝาครอบฉนวนและป้องกันสัตว์ที่ออกแบบตามอุปกรณ์ช่วยจำกัดสัตว์เข้าถึงจุดต่อเปิดโล่งและลดความเสี่ยงลัดวงจร แฟลชโอเวอร์ และไฟดับ ต้องทบทวนรูปทรง ระยะห่าง และวัสดุตามอุปกรณ์ สัตว์ และสภาพแวดล้อมจริง
มีฝาครอบฉนวนแบบ OEM และ ODM หรือไม่
ได้ โปรดอัปโหลดภาพอุปกรณ์ ขนาด หรือแบบผ่านฟอร์มสั่งทำ DIANLETE จะประเมินรูปทรง ตำแหน่งติดตั้ง โครงสร้างยึด การระบุเฟส และข้อกำหนดวัสดุ
DIANLETE สามารถพัฒนาฝาครอบ 15kV สำหรับอเมริกาเหนือได้หรือไม่?
สามารถประเมินโซลูชัน 15kV สั่งทำตามอุปกรณ์และข้อกำหนดโครงการ มาตรฐานรับรองและการทดสอบที่เกี่ยวข้องจะหารือและตกลงแยกต่างหากก่อนการกล่าวอ้างด้านการปฏิบัติตามมาตรฐาน
DIANLETE มีส่วนลดตามปริมาณหรือไม่?
มี คำสั่งซื้อตัวอย่างและจำนวนน้อยใช้ราคาขายปลีกหรือราคาทดลอง ส่วนคำสั่งซื้อซ้ำ ตัวแทนจำหน่าย และโครงการ จะเสนอราคาตามรุ่น ปริมาณ บรรจุภัณฑ์ การปรับแต่ง การทดสอบ และเงื่อนไขการส่งมอบ
มีบริการหลังการขายอะไรบ้าง?
DIANLETE ให้บริการติดตามคำสั่งซื้อ คำแนะนำการติดตั้ง การช่วยตรวจรับสินค้า และการทบทวนทางวิศวกรรมเมื่อยืนยันปัญหาคุณภาพหรือความพอดี กรุณาเก็บบรรจุภัณฑ์และส่งรายละเอียดคำสั่งซื้อ ภาพถ่าย และวิดีโอ เพื่อประเมินเทียบกับใบเสนอราคา แบบ และเงื่อนไขที่ยืนยันแล้ว
คำขอวิศวกรรมสั่งทำ
อัปโหลดข้อมูลอุปกรณ์ เริ่มจากข้อเท็จจริงทางเทคนิค
ส่งภาพหน้างาน ขนาด หรือแบบวิศวกรรม DIANLETE จะตรวจความพอดี ระดับแรงดัน การระบุเฟส วิธีติดตั้ง และสภาพแวดล้อม ก่อนแนะนำรุ่นมาตรฐานหรือแนวทางพัฒนาเฉพาะ
01
อัปโหลดไฟล์อ้างอิงภาพอุปกรณ์ แบบ PDF หรือไฟล์ DWG/DXF
02
การตรวจสอบทางวิศวกรรมข้อกำหนดด้านรูปทรง วัสดุ สภาพแวดล้อม และการติดตั้ง
03
คำตอบทางเทคนิคโซลูชันที่แนะนำ ประเด็นยืนยัน และขั้นตอนเสนอราคา
